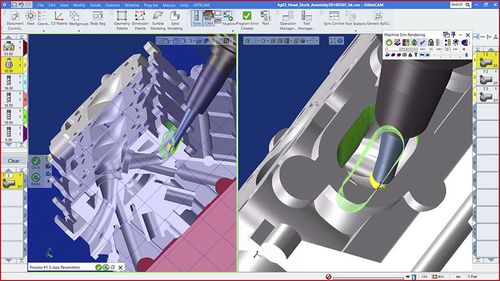

Модуль GibbsCAM 5-Axis Porting оптимизирует обработку коллекторов двигателя, корпусов дроссельных заслонок и любых деталей с трубчатыми отверстиями (или портами), которые меняют форму и кривизну от одного конца к другому. Программное обеспечение может автоматически определять изгиб позвоночника через порт и соответствующим образом выравнивать траекторию инструмента.
Используя доступный радиус действия инструмента, программа может автоматически разделить верхние и нижние операции по максимальному радиусу действия инструмента, средней точке или выбранному пользователем проценту радиуса действия, а также обеспечить надлежащее смешение траектории инструмента между верхними и нижними секциями. Наклон инструмента выполняется автоматически, а все перемещения по 5 осям рассчитываются для обеспечения плавных траекторий без образования выемок.
Благодаря сокращенному и специализированному интерфейсу опция 5-Axis Porting упрощает и ускоряет программирование, генерируя более чистую и эффективную траекторию инструмента для более быстрой и качественной обработки.
Стратегии черновой и остальной черновой обработки
Спиральная и врезная (вдоль) чистовая обработка
Автоматическое обнаружение спирали
Автоматически рассчитывает оптимальные углы наклона без необходимости разбиения поверхностей или создания управляющих шлицев для оси инструмента
Резать только верхнюю часть отверстия, только нижнюю часть или обе стороны за одну операцию
---
