Оборудование для наблюдения за газом для обнаружения D-ReX

для контроля процессадля промышленного применениядля производственной линии

Обзор

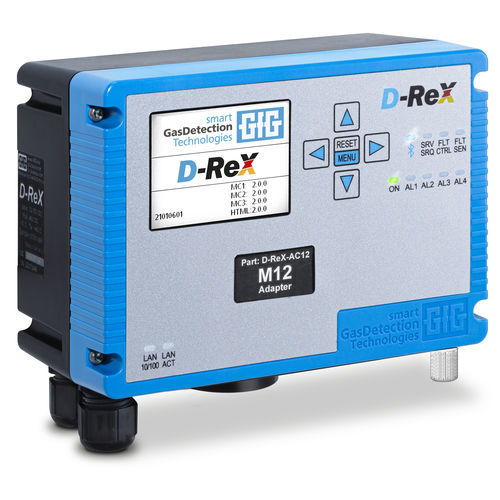

D-ReX — автономный детектор газов, разработанный для полупроводниковой промышленности и других промышленных применений, требующих контроля токсичных, коррозионных или горючих газов. Доступны режимы Point of Use (PoU) диффузионный, Point of Installation (PoI) с удалённым датчиком (кабель до 1200 м) и Point of Sampling (PoS) с интегрированным насосом (трубка до 30 м). Для газов, требующих пиролиза, доступен опционный пиролизёр Py-ReX.

Современный мониторинг газов
D-ReX поддерживает Power over Ethernet (PoE) для питания и связи, а также может интегрироваться с LonWorks по опции. 2,4in цветной TFT-дисплей отображает концентрации, пороговые значения, неисправности и тревоги в виде простого текста для удобства оператора.

Умные датчики и простое обслуживание
Доступны электрохимические, каталитические и инфракрасные датчики для мониторинга более 30 токсичных, коррозийных и горючих газов и кислорода. Датчики поставляются в виде предварительно настроенных, легко заменяемых картриджей. Сервисное приложение по Bluetooth упрощает ввод в эксплуатацию, обслуживание и диагностику.

Опции для повышения безопасности
D-ReX может комплектоваться до 5 внутренних реле (каждое — программируемый переключающий контакт). Доступны модули расширения реле (например, 16 реле) и разные варианты контроллеров/реле для монтажа на DIN-рейку или на стену.

Ключевые характеристики

• Режимы работы: PoU (диффузия), PoI (удалённый датчик до 1200 м), PoS (интегрированный насос, трубка для отбора до 30 м)
• Комплектация: PoE, Bluetooth, цветной 2,4in дисплей, 11 индикаторов состояния, корпус для монтажа на DIN-рейку (TS35)
• Связь: PoE LAN 10/100 Mbit/s; опция аналоговой 4-20 mA; RS-485 (Modbus)

Опции

• Варианты степени защиты IP30–IP64 (в зависимости от модели)
• Мониторинг целостности линии (только PoS)
• Фланцевая седловая конструкция для мониторинга в трубопроводах (только PoI)
• Интеграция LonWorks
• До 5 внутренних реле; модули расширения реле (например, 16 реле)
• Пиролизёр D-ReX Py-ReX (только PoS) для высокотоксичных или электрохимически неактивных газов

Измеряемые газы (выбор)
AsH3 — Арсин
B2H6 — Диборан
Br2 — Бром
Cl2 — Хлор
ClF3 — Трифторид хлора
ClO2 — Диоксид хлора
CO — Угарный газ (Carbon monoxide)
CO2 — Углекислый газ
COCl2 — Фосген
ETO — Окись этилена
F2 — Фтор
GeH4 — Германийгидрид
H2 — Водород
H2S — Сероводород
HBr — Бромоводород
HCl — Хлороводород
HCN — Синильная кислота (водород цианида)
HF — Фтороводород
HMDS — Гексаметилдисилазан
N2H4 — Гидразин
N2O — Закись азота
NH3 — Аммиак
NO — Окись азота
NO2 — Диоксид азота
O2 — Кислород
O3 — Озон
PH3 — Фосфин
SeH2 — Селеноводород
SiH4 — Силан
SO2 — Диоксид серы
TEOS — Тетратриэтил орто-силикат (Tetraethyl orthosilicate)
TMB — Триметилборат (Trimethyl borate)
LEL — Горючие газы и пары
C4F6* — Гексафторбутадиен
C5F8* — Октaфторциклопентен
CH3F* — Фторметан (метилфторид)
NF3* — Трифторид азота
SF6* — Гексафторид серы
Другие газы доступны по запросу. Газы, отмеченные *, требуют пиролизёра D-ReX Py-ReX.

Загрузки
Брошюра продукта для серии D-ReX и Py-ReX (PDF).

Технические характеристики

• Режимы работы: PoU, PoI (удалённый датчик до 1200 м), PoS (интегрированный насос, трубка до 30 м)
• Технологии датчиков: электрохимические, каталитические, инфракрасные; >30 газов плюс кислород; преднастроенные картриджи
• Дисплей: цветной 2,4in TFT с текстовыми сообщениями; языки отображения: английский, немецкий и до четырёх дополнительных
• Индикаторы: 11 цветных светодиодов состояния
• Интерфейсы: PoE LAN 10/100 Mbit/s; опция 4-20 mA; RS-485 (Modbus)
• Питание: PoE или альтернативные варианты в зависимости от модели
• Связь: Bluetooth для сервисного приложения
• Релейные выходы: до 5 внутренних реле; расширение через модули реле
• Корпус: исполнение для монтажа на DIN-рейку (TS35); степень защиты IP30–IP64 в зависимости от модели
• Специальные функции: мониторинг целостности линии (только PoS); фланцевая седловая конструкция для мониторинга трубопроводов (только PoI)
• Опционный пиролизёр: Py-ReX для газов, требующих пиролиза (вариант PoS)
• Сервис: заменяемые картриджи датчиков; Bluetooth-приложение для обслуживания и конфигурации
