Акустическая камера: 48-канальный массив для измерений в помещениях

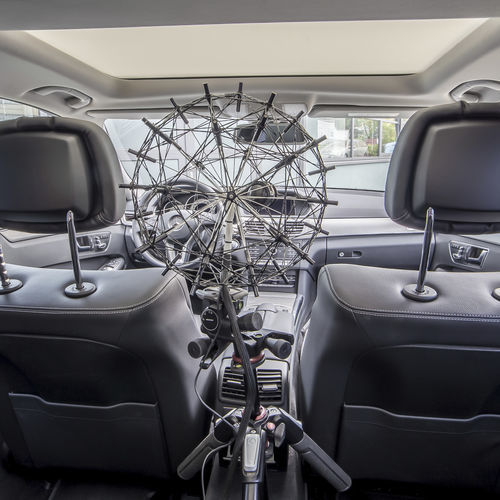

Сферический 48-канальный микрофонный массив предназначен в первую очередь для локализации источников звука на 360°. Акустически прозрачная карбоновая конструкция массива очень легкая и устойчивая. Это позволяет легко переносить и точно позиционировать микрофоны и массивы даже в суровых условиях. Она захватывает источники звука со всех сторон и поэтому подходит для применения в помещениях, зданиях или салонах автомобилей, даже в условиях реального тест-драйва на дороге или в воздухе.
В зависимости от спектрального состава сигнала расстояние измерения варьируется от 0,3 до 5 метров. Более дальние расстояния возможны при измерениях в более высоких частотных диапазонах.
Конструкция прозрачного массива была оптимизирована для обеспечения максимально возможного пространственного разрешения и акустической динамики для данного количества микрофонов, эффективно минимизируя частичные отражения, удвоение звукового давления на поверхности массива и резонансные эффекты между измеряемым объектом и массивом. Кроме того, сферическая геометрия уменьшает эффекты алиасинга. Поскольку массив микрофонов является всенаправленным, результаты формирования луча обычно наносятся на отсканированные 3D облака точек или 3D CAD модели измеряемого объекта.
В сочетании с аналитическим программным обеспечением NoiseImage источники звука могут быть изолированы, локализованы и проанализированы с точки зрения частотной и временной характеристики. Кроме того, эта система акустических измерений позволяет создавать трехмерную акустическую карту.
Области применения:
Анализ НВГ
Интерьеры транспортных средств (например, автомобилей, поездов, самолетов)
Жужжание, скрип и скрежет
Обнаружение утечек
Звуковой дизайн
Акустика помещений и зданий
---
