Акустическая камера Mikado

1920x1080малогабаритнаяпортативная

Обзор
Портативная акустическая камера Soundcam Mikado — мобильное решение «всё в одном» для диагностики источников шума и вибраций. Беспроводное устройство с питанием от аккумулятора позволяет проводить измерения практически в любом месте и обеспечивает сбор, анализ и визуализацию акустических данных на месте.

В комплекте

• Массив микрофонов
• Бортовой регистратор данных (DMC402L)
• Планшет с программным обеспечением NoiseImage Mobile

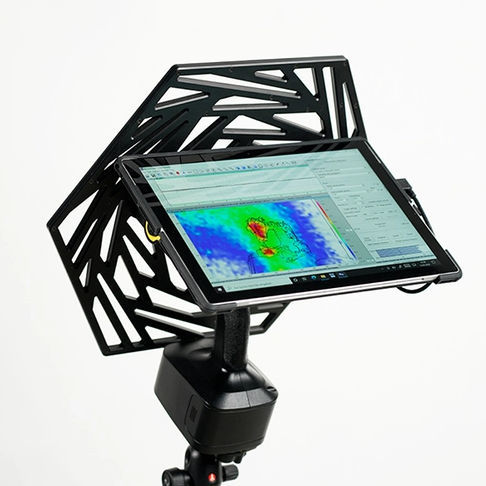

Mobile Soundcam Mikado
Данная мобильная система предназначена для оперативной локализации проблем со звуком и вибрацией. Гибкие положения и углы измерения позволяют быстро определять источники шума по акустическим сигналам. Устройство интегрирует акустический сбор данных, бортовую запись и аналитические рабочие процессы. Регистр обработкиет 96 цифровых микрофонных каналов с частотой до 48 kS/s. Четыре изолированных дифференциальных цифровых входа позволяют синхронно записывать дополнительные датчики. Используйте NoiseImage Mobile для пост‑обработки и корреляции дополнительных данных с акустическими сигналами. Съёмный Li‑ion аккумулятор и планшет Microsoft Surface Pro обеспечивают полностью автономную работу.

Детали системы

• Массив микрофонов: случайное, алгоритмически оптимизированное расположение микрофонов; 96 цифровых MEMS‑микрофонов на поверхности диаметром 35 см.
• Сбор данных: бортовой регистратор DMC402L, разработанный gfai tech.
• Анализ звука: реальное время и пост‑обработка на Microsoft Surface Pro с NoiseImage Mobile; полный экспорт данных на рабочую станцию NoiseImage для дальнейшего анализа.
• Питание: сменный Li‑ion аккумулятор (система Bosch), примерно до 3 часов работы от одной батареи.

Технические данные
Габариты корпуса массива: 45 x 35 x 15 см
Вес: 2,2 кг (4,1 кг с батареей и Microsoft® Surface Pro 9)
Видеокамера: Intel® RealSense™ Depth Camera D435
Разрешение: 1920 x 1080 (Full HD)
Частота дискретизации: до 48 kS/s
Доп. каналы: 4 цифровых канала
Микрофоны: MEMS (Knowles)
АЧХ: 10 Hz – 24 kHz; 100 Hz – 5 kHz (< 0,5 dB); 100 Hz – 11 kHz (< 3 dB)
Макс. уровень звукового давления: 121 dB при 10 % THD
Уровень шума: 30 dB(A)
Чувствительность (1 kHz, 94 dB SPL): -26 dBFS
Каналы: 96
Рекомендуемая дистанция измерения: > 0,3 м (beamforming); < 0,15 м (акустическая голография)
Диапазон акустического картирования: 9 dB – 120 dB
Рекомендуемые частоты картирования: 514 Hz – 24 kHz (beamforming); 30 Hz – 2 kHz (ближнее поле / голография)
Динамический диапазон (расстояние до источника: 1 м; точки расчёта: 90 000): 15 dB – 27 dB, до 50 dB с расширенными алгоритмами
Класс защиты: IP40
Условия эксплуатации: 0 °C – 35 °C, до 80 % RH (ручной режим); -10 °C – 45 °C, до 80 % RH (настольный режим)

Caractéristiques / spécifications techniques

• Название модели: Soundcam Mikado
• Микрофонные каналы: 96 цифровых MEMS‑микрофонов (Knowles)
• Бортовой регистратор: DMC402L (gfai tech)
• Частота дискретизации: до 48 kS/s
• Частотный диапазон: 10 Hz – 24 kHz
• Макс. SPL: 121 dB при 10 % THD
• Уровень шума: 30 dB(A)
• Видеокамера: Intel RealSense D435 (Full HD 1920 x 1080)
• Рекомендуемые дистанции измерения: >0,3 m (beamforming), <0,15 m (голография)
• Класс защиты: IP40
• Температура эксплуатации (ручной режим): 0 °C – 35 °C
• Питание от батареи: сменный Li‑ion, примерно 3 часа
