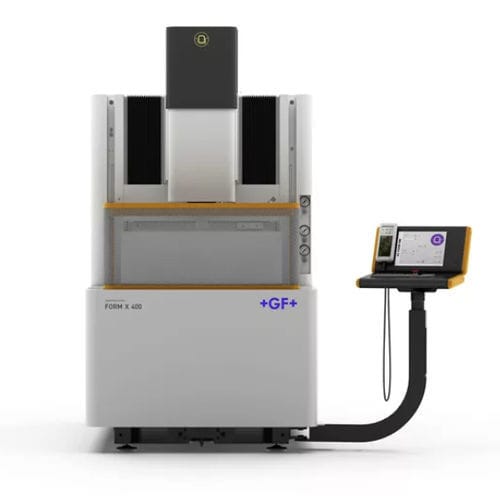

Станок электроэрозионной обработки путем забивания FORM X series
высокоскоростнойсверхточныйЧПУ

станок электроэрозионной обработки путем забивания
станок электроэрозионной обработки путем забивания
станок электроэрозионной обработки путем забивания
станок электроэрозионной обработки путем забивания
станок электроэрозионной обработки путем забивания
станок электроэрозионной обработки путем забивания
станок электроэрозионной обработки путем забивания
станок электроэрозионной обработки путем забивания
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
путем забивания
Другие характеристики
ЧПУ, сверхточный, высокоскоростной
Ход Х

1 410 mm, 1 790 mm
(56 in, 70 in)

Ход Y

2 460 mm, 2 860 mm
(97 in, 113 in)

Ход Z

2 660 mm, 3 110 mm
(105 in, 122 in)

Описание

Новая серия AgieCharmilles FORM X компании GF Machining Solutions обеспечивает очень высокую точность электроэрозионной обработки штамповки (ЭЭО) за счет преодоления температурных колебаний. В результате достигается превосходная точность обработки сложных изделий, где нет места ошибкам. Управление температурными колебаниями Сложная и уникальная система терморегулирования компенсирует колебания температуры за счет использования термостабильного диэлектрика для охлаждения стеклянных шкал X, Y и Z, а также шарико-винтовой пары оси Z. При сборке корпус станка для ЭДМ с проходным механизмом термически изолирован от высокоскоростной оси Z, которая охлаждается диэлектрической жидкостью. Предельная точность позиционирования Конструкция станков серии AgieCharmilles FORM X для электроэрозионной обработки с врезкой специально разработана с использованием рамы из полимерного материала, которая обеспечивает постоянную точность позиционирования: Благодаря высокой прочности станка все механические усилия воспринимаются, что позволяет поддерживать точный зазор между деталью и электродом. Вес детали Благодаря короткой оси C и чугунной станине увеличенного размера, станок обеспечивает превосходную механическую стабильность и точность в течение всего срока службы. В результате точность обработки не зависит от массы детали или объема диэлектрика, а точность обработки становится еще выше. Разрешение позиционирования Для получения надежной точности позиционирования эффективны только линейные стеклянные весы. Они исключают все классические погрешности, такие как люфт, расширение и эффект износа. Система осевого сервоуправления, разработанная компанией GF Machining Solutions для станков с электроэрозионной обработкой давлением, представляет собой замкнутый контур измерения, обеспечивающий безошибочную точность при любом перемещении.

---

ВИДЕО

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги GF Machining Solutions

Салоны

Вы сможете встретиться с этим поставщиком на выставке(-ах)

BIEMH 2024
BIEMH 2024

3-07 июн. 2024 Bilbao (Испания) Зал 2 - Стенд C-11

  • Дополнительная информация
