Трансформаторы управления - Силовые трансформаторы используются для питания цепей управления. Их применение предусмотрено стандартом DIN VDE 0570/2-2, который рекомендует использование силовых трансформаторов управления в цепях управления с более чем пятью катушками электромагнитного управления. Источник питания с управляющими трансформаторами имеет ряд преимуществ, например, простое согласование с различными сетевыми напряжениями. Ток короткого замыкания в сети управления остается на уровне, допустимом для используемого оборудования. При испытаниях напряжения, указанных в VDE 0570/2-2, оборудование в цепи управления не подвергается испытательному напряжению. Напряжение, отличное от управляющего напряжения (например, 24 В), может быть получено через точки переключения на силовом трансформаторе. Пики напряжения, возникающие в распределительной сети, не влияют на оборудование в цепи управления. Цепи управления могут быть заземлены или заземлены независимо от типа сети. Силовые трансформаторы управления изготавливаются с отдельными первичными и вторичными обмотками в соответствии с VDE 0550 часть 3.
В серии SET зазоры и расстояния утечки тока утечки, а также испытательное напряжение соответствуют VDE 0570/2-2. Пользователь должен принять соответствующие меры для защиты от перегрузки и короткого замыкания.

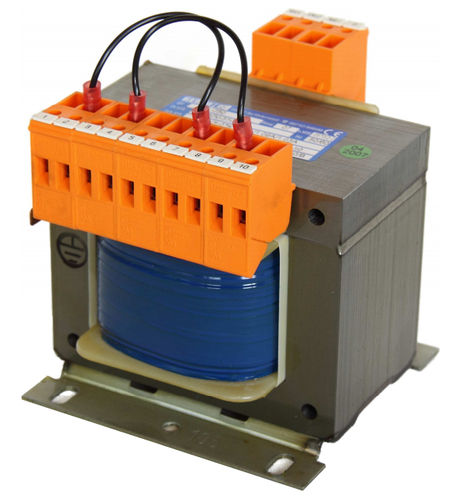

Универсальные трансформаторы управления - трансформаторы мощности в
VDE 0570/2-2/IEC61558/2-2
-Диапазон мощности 100 - 1000 ВА
-Трансформатор оболочки с раздельными обмотками
-Частота 50/60 Гц
-Входное напряжение 200-220-230-240-360-380-400-420-440- 460-480-500-530-550 В
-Выходное напряжение 230 В ± 5%
-Другие выходные напряжения по расположению
Дополнительное предпочтительное напряжение 110 В, 42 В и 24 В - 110 В
-Крепление кронштейна основания
---
