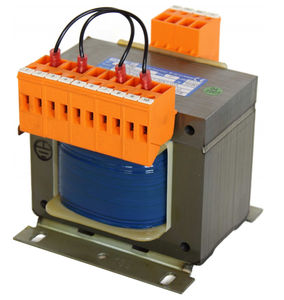

Силовой трансформатор SET series

с полимерным покрытиемдля печатной платыламинированный

Трансформаторы управления - Силовые трансформаторы используются для питания цепей управления. Их применение предусмотрено стандартом DIN VDE 0570/2-2, который рекомендует использование силовых трансформаторов управления в цепях управления с более чем пятью катушками электромагнитного управления. Источник питания с управляющими трансформаторами имеет ряд преимуществ, например, простое согласование с различными сетевыми напряжениями. Ток короткого замыкания в сети управления остается на уровне, допустимом для используемого оборудования. При испытаниях напряжения, указанных в VDE 0570/2-2, оборудование в цепи управления не подвергается испытательному напряжению. Напряжение, отличное от управляющего напряжения (например, 24 В), может быть получено через точки переключения на силовом трансформаторе. Пики напряжения, возникающие в распределительной сети, не влияют на оборудование в цепи управления. Цепи управления могут быть заземлены или заземлены независимо от типа сети. Силовые трансформаторы управления изготавливаются с отдельными первичными и вторичными обмотками в соответствии с VDE 0550 часть 3. В серии SET зазоры и расстояния утечки тока утечки, а также испытательное напряжение соответствуют VDE 0570/2-2. Пользователь должен принять соответствующие меры для защиты от перегрузки и короткого замыкания. Трансформаторы управляющей мощности для VDE 0570/IEC61558 Для использования в качестве силовых трансформаторов управления и разъединительных трансформаторов -Диапазон мощности 63 ВА - 1,5 кВА -Трансформатор оболочки с раздельными обмотками -Зазоры и расстояния утечки тока утечки и испытательное напряжение согласно VDE 0570/IEC61558 -Частота 50/60 Гц -Нажмите ± 5% от номинала -Крепление кронштейна основания -Клеммные блоки ударопрочные клеммы VBG 4 -Класс изоляции ta = 40°C/B -Класс защиты I
