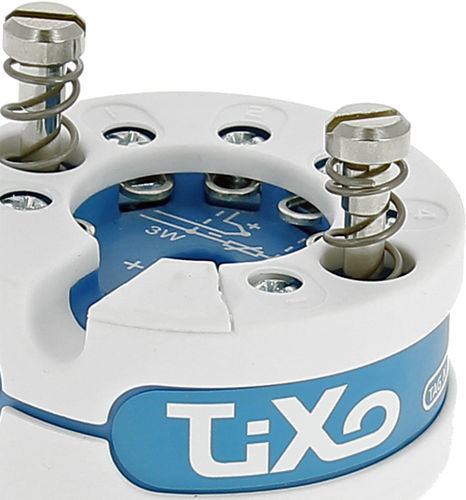

Преобразователь для измерения температуры TiXo3

4-20 мАHARTпрограммируемый

Входные данные: Резистивные датчики, ТС, сопротивление, напряжение Выход: 4-20 мА Гальваническая развязка: 1500 В ПЕРЕМЕННОГО ТОКА Точность: <0,1% F.S. или <0,5°C Модели: Стандартная и ATEX Конфигурирование С помощью ПК (только Microsoft Windows) и по протоколу HART Номер сертификата испытаний типа ЕС: INERIS 08ATEX0004X & 08ATEX3002U Классификация ATEX Ex ia IIC T6/T5/T4 Ex iaD 20 T85/T100/T135 °C II 3 G Ex nA II T6/T5/T4 Функция Преобразователи температуры TiXo3 предназначены для преобразования сигналов, поступающих с большой панели входных сигналов:- преобразование измерения температуры с помощью RTD100, RTD1000, Ni100, Ni1000 или термопары.- преобразование линейного изменения сопротивления (от датчиков уровня или клапанов).- измерение напряжения (мВ) и омических величин.Данные преобразователи являются изделием преимущественно головного монтажа и сертифицированы для размещения во взрывоопасной среде (см. кодификацию). Электрические данные Вход программируемый (см. заднюю сторону) Питание Стандартная модель 10 В ... 30 В пост. тока Версия ATEX 10 В ... 28 В пост. тока Гальваническая развязка 1500 В CA Точность ≤ 0,1% F.S. или ≤ базовой точности (см. обратную сторону) в соответствии с наиболее важным значением Сопротивление нагрузки (Vsupply-10) / 0,0215 Ω Обнаружение короткого замыкания или обрыва линии: Конфигурируемый ток от 3,5 мА до 21,5 мА (NAMUR NE43) Время прогрева 5 минут Время отклика < 2 с Дрейф Напряжение питания ≤ 0,01% от тока в контуре при изменении 0,1% от Vsupply Температура ≤ 10% от точности / градус Погрешность из-за CJC 1,5-кратная базовая точность для холодного спая при 0°C, которая должна быть добавлена Влияние сопротивления линии RTD100 2wires* / 3wires** 2.5°C/ Ω RTD1000 2 провода* / 3 провода** 0,25°C/ Ω Ni100 2 провода* / 3 провода** 2°C/ Ω Ni1000 2 провода* / 3 провода** 0,2°C/ Ω
