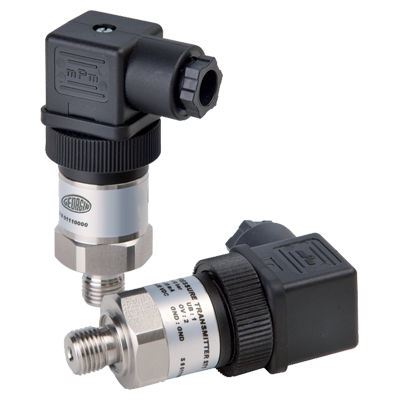

Относительный трансдуктор давления SR2
керамическийс помощью тензометрического датчикапьезосопротивление

Относительный трансдуктор давления - SR2  - GEORGIN S.A. - керамический / с помощью тензометрического датчика / пьезосопротивление
Относительный трансдуктор давления - SR2  - GEORGIN S.A. - керамический / с помощью тензометрического датчика / пьезосопротивление
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Давление
относительный
Технология
керамический, с помощью тензометрического датчика, пьезосопротивление
Выход
4-20 мА
Напряжение питания
5 Vcc
Монтаж
резьбовой
Материал
из нержавеющей стали
Уровень защиты
CEM, IP65
Другие характеристики
CE, двухжильный, OEM, RoHS
Диапазон давления

МИН.: -1 bar
(-14,5 psi)

МАКС.: 600 bar
(8 702,26 psi)

Температура процесса

МИН.: -25 °C
(-13 °F)

МАКС.: 85 °C
(185 °F)

Описание

Версия : относительное давление Технология : " Толстый эмалированный тензорезистор на керамической опоре " Пьезорезистивный элемент Выход " 0-10 В пост. тока Опции : " Ограничитель в технологическом соединении " Специальное электрическое соединение Функция Трансмиттер предназначен для промышленных целей, требующих прочных и недорогих приборов с хорошей повторяемостью. Чувствительный элемент Модель SR1 Толстый тензометрический датчик на керамике Модель SR2 Пьезорезистивная технология Относительный диапазон по запросу от -1...0 до -1...24 бар и специальные шкалы Предел избыточного давления См. таблицу на задней стороне LoadR(Ω)=(Usupply-8V)/0.02ARL>5KΩRL>10KΩЗащита от обратной полярности. Максимальная глобальная ошибка ≤ 1% FS Нелинейность (BFSL)≤ ± 0,5% FS в соответствии с EN61298-2 Отклонение нуля ≤ ± 0,5% типичной шкалы ≤ ± 0,8% FS Температурный дрейф 1% типовая шкала от 0 до 80°C 2,5% макс. полная шкала Долгосрочный дрейф ≤ 0,2% FS в соответствии с EN61298-2 Время отклика < 4 мс Корпус Нержавеющая сталь вентилируемый до 16 бар Технологическое соединение Нержавеющая сталь 316L 1/4" BSPM в стандартной комплектации (другие : см. заднюю сторону) Смачиваемые детали Модель SR1 316L ст.ст. + керамика + прокладка из витона SR2 модель 316L ст.ст. мембрана + прокладка из витона Защита IP 65 Электрическое подключение EN 175301-803 для кабеля Ø4-6 мм Заменяемые значения ≈ 3,7 мА или ≈ 25-27 мА при разрушении тензодатчика Эмиссия и помехоустойчивость в соответствии с EN 61326 группа 1 - класс B для промышленных применений Соответствия EMC 2004/108/CE PED 97/23/CE RoHS 2011/65/CE

---

Каталоги

SR2 series
SR2 series
2 Страницы
