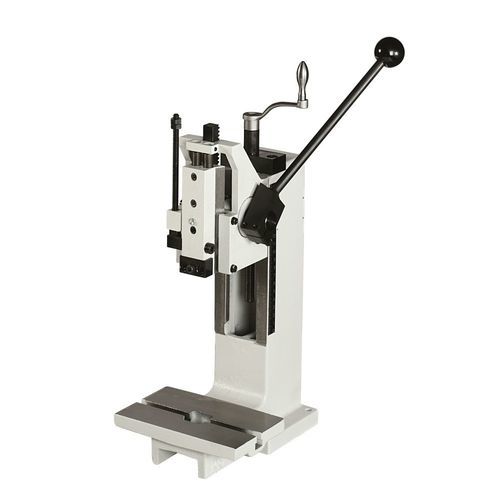

Ручной пресс 4 HZP

реечныйс ручным управлениемс рычагом управления

Обзор
Реечный пресс модели 4 HZP для точных операций прессования. Способ приведения в действие: ручной.

Размеры (таблица)

• A2: 243 мм
• B: 140 мм
• C: 344 мм
• D: 180 мм
• E: 90 мм
• F: 60 мм
• G: 50 мм
• U: 21 мм
• V: Ø 10 H7
• X: 70-200 мм
• X1: 0-100 мм
• Y: 465-600 мм
• Масса: 19 кг

Комплектация / Поставки

• Стандартный пресс без аксессуаров
• Стандартный пресс с увеличенным вылетом
• Стандартный пресс с увеличенной монтажной высотой

Аксессуары

• Зажимной штифт с фланцем
• Механическое возвратное движение
• Точная регулировка глубины PTE (адаптер)
• Центрирующая пластина с центральным отверстием
• Эргономичная рукоятка
• Зажимной штифт без фланца

Скользящий стол

• Усиленный скользящий стол, механический
• Усиленный скользящий стол, механический с запирающим штифтом

Особые особенности

• Безлюфтовая регулируемая призматическая направляющая позволяет вынимать зажатую деталь вперед без повреждения зажимного штифта
• T-гайка 1 x DIN 650 M8x10

Загрузки (имена файлов, доступные на странице)

• HZP 04 Hub100 G0300 ANR18811.zip
• HZP 04 Hub100 G0301 ANR24793.zip
• HZP 04 Hub100 G0302 ANR24796.zip
• PEH HZP 04 Hub100 G0300 ANR22740.zip (в папке Presseinheit)

Характеристики / технические спецификации

• Тип пресса: Реечные прессы
• Привод: Ручной
• Вынос (overhang): 90 мм
• Монтажная высота регулируемая: 70 мм - 200 мм
• Ход регулируемый: 100 мм
• Макс. сила прессования в нижней мертвой точке: 2,5 кН
• Сила приведения рычага, допустимая макс.: 350 N
• Расположение отверстия: Ø 10 H7
• Зажатая деталь: Съемная зажимаемая деталь
• Антивращающееся руководство: Призматическое направляющее
• Направление регулируется без зазора: С помощью регулировочных клиньев
• Положение ручного рычага: Справа, регулируется на 360°
• Регулировка высоты направляющего узла: Ручная рукоятка
• Крепление направляющего узла на винт: 60 Nm
• Стандартный цвет: RAL 7035
• Масса: 19 кг
