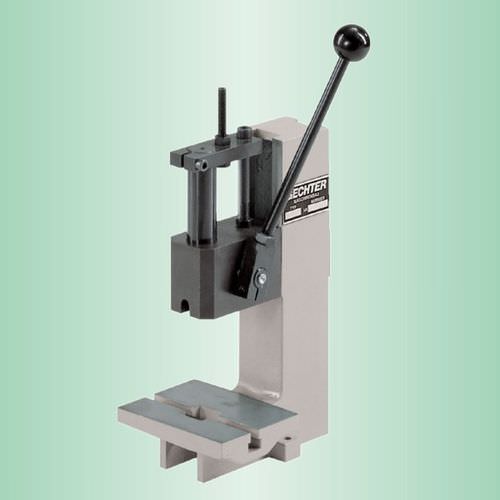

Ручной пресс 2 HZP

реечныйдля сборкидля сборки

Описание продукта
2 HZP — ручной реечный пресс, предназначенный для точного прессования, сборки и соединения в промышленной среде. Имеет съемную зажимаемую деталь, круглое направляющее с защитой от проворачивания и регулируемую монтажную высоту. Стандартный цвет: RAL 7035. Масса: 7,5 кг.

Таблица размеров
A2: 188
B: 85
C: 260
D: 120
E: 70
F: 55
G: 39
U: 21
V: Ø 10 H7
X: 85 - 180
X1: 0 - 54
Y: 365 - 460
Масса: 7,5 кг

Комплектация

• Стандартный пресс без аксессуаров
• Прецизионная регулировка глубины PTE (адаптер)
• Центрирующая пластина с центральным отверстием
• Эргономичная рукоятка
• Стопорный штифт без фланца
• Стопорный штифт с фланцем
• Механический возвратный ход

Уникально для GECHTER

• Регулируемое призматическое направляющее без люфта. Зажимаемая деталь может быть вынута вперед без повреждения стопорного штифта. (*Только для 4HZP)
• T-образная гайка 1 x DIN 650 M8x10

Технические характеристики

• Тип пресса: реечный пресс
• Привод: ручной
• Выступ: 70 мм
• Регулируемая монтажная высота: 85 - 185 мм
• Ход: 54 мм
• Макс. сила пресса в нижней мертвой точке: 1,5 кН
• Рабочее усилие на рычаге, допустимое макс.: 350 Н
• Ориентировочное отверстие: Ø10 H7
• Зажимаемая деталь: съемная
• Тип направления: круговой
• Направляющее без проворачивания: люфт ±0,1 мм
• Положение рукояти: справа, регулируется на 360°
• Механизм регулировки высоты: ручная рукоятка
• Момент затяжки для направляющего узла на винт: 70 Нм
• Стандартный цвет: RAL 7035
• Масса: 7,5 кг
