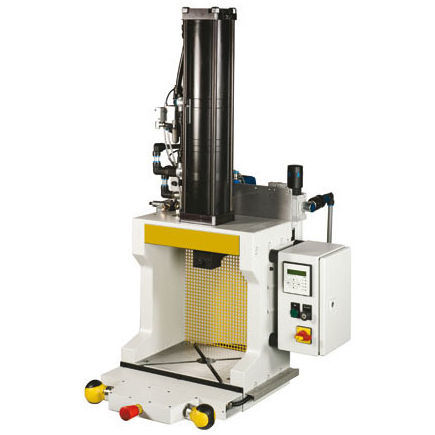

Гидропневматический пресс 150 HPPV

для производствадля сборкидля использования в промышленности

Обзор

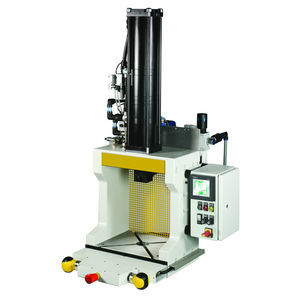

Гидропневматический пресс H-рамы, представлена модель с усилием прессования 150 кН. Подходит для промышленных производственных и сборочных применений, требующих высокого усилия, генерируемого гидропневматической системой. Доступны опции управления и конфигурации безопасности для интеграции в производственные линии.

Таблица размеров
A2: 756
B: 720
C: 522
D: 353
E: 150
X: 303
Y: 1207

Доступные базовые варианты

• X1 = ход 50 мм, из них рабочий ход 6 мм
• X1 = ход 100 мм, из них рабочий ход 6 мм
• X1 = ход 50 мм, из них рабочий ход 12 мм
• X1 = ход 100 мм, из них рабочий ход 12 мм, возможны нестандартные длины хода по запросу

Аксессуары (примеры)

• Двуруковое устройство безопасности ES07
• SpiceFlex модульный
• Серия SE для простого двурукового управления безопасностью
• Педальный переключатель с проводом и разъемом для SpiceFlex / D-Con
• Двуруковое устройство безопасности ZS08

Примечания
В разделе загрузок доступны технические пакеты и ZIP-файлы для различных конфигураций (варианты с ZS07 или SpiceFlex и разные комбинации хода/рабочего хода).

Технические характеристики

• Модель/серия: HPPV
• Тип пресса: Гидропневматический пресс H-рамы
• Привод/управление: С управлением (опция)
• Высота установки: 303 мм
• Ширина установки: 353 мм
• Ход / рабочий ход: 50 мм / 6 мм (возможен 12 мм и другие длины по запросу)
• Усилие прессования (рабочий ход): 150 кН
• Усилие прессования (приближение): 6,5 кН
• Сила отрыва (обратный ход): 6,2 кН
• Генерация силы: Гидропневматический цилиндр
• Рабочее давление: 6 бар
• Направляющее отверстие: Ø 25 H7
• Фиксация детали: Съемный токарный/зажимной элемент
• Противовращающееся направляние: Колонное направляние
• Соединительный шланг: 1/2''
• Двуруковое устройство безопасности ZS08: Опция
• Двуруковое устройство безопасности Spice Flex: Опция
• Стандартный цвет: RAL 7035
• Масса: 420 kg
