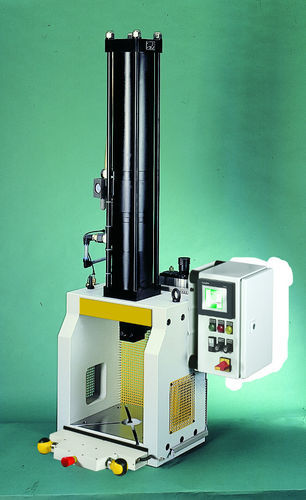

Гидропневматический пресс 150 HPPS

для удаления заусенцевдля формовкидля сборки

Обзор продукта
HPPS — гидропневматический пресс H‑рамы с усилием при рабочем ходе 150 kN. Предназначен для контролируемых, повторяемых операций прессования на промышленных линиях и сборочных участках.

Области применения

• Прессовое запрессование, калибровка и запрессовка
• Заклёпка, clinching и соединение деталей
• Сборка деталей и обрезка
• Формовочные операции с малым ходом и высоким усилием

Таблица размеров
A2: 756
B: 720
C: 522
D: 353
E: 150
X: 303
Y: 1207

Варианты базы

• X1 = ход 50 мм, из них рабочий ход 6 мм
• X1 = ход 100 мм, из них рабочий ход 6 мм
• X1 = ход 50 мм, из них рабочий ход 12 мм
• X1 = ход 100 мм, из них рабочий ход 12 мм (длина хода по запросу)

Аксессуары

• Проводная ножная педаль с разъёмом для SpiceFlex / D‑Con
• Двуруковая система безопасности ZS08
• Двуруковая система безопасности ES07
• SpiceFlex модульный
• Серия SE для простой двуруковой системы безопасности

Технические характеристики

• Тип пресса: Гидропневматический пресс H‑рамы
• Привод: Управление (опционально)
• Высота установки: 303 мм
• Ширина установки: 353 мм
• Ход / рабочий ход: 50 мм / 6 мм (возможны опции)
• Усилие прессования (рабочий ход): 150 kN
• Усилие при подходе: 6,5 kN
• Выдергивающее усилие (возврат): 6,2 kN
• Генерация усилия: Гидропневматический цилиндр
• Рабочее давление: 6 bar
• Посадочное отверстие: Ø 25 H7
• Зажимная деталь: Съёмная зажимная вставка
• Противовращающееся направляющее: Колонная направляющая
• Подсоединительный шланг: 1/2''
• Двуруковая система безопасности ZS08: Опция
• Двуруковая система безопасности Spice Flex: Опция
• Стандартный цвет: RAL 7035
• Масса: 420 kg

Информация для заказа
Доступны опциональные длины хода, системы безопасности и модульные пакеты управления по запросу. Указывайте требуемую длину хода, вариант управления и аксессуары при заказе.
