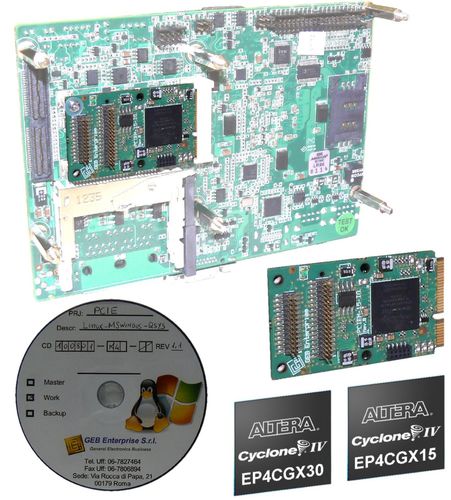

Плата преобразователя PCIe

вход/выходFPGA

Доска GEB увеличенная предпринимательством миниая PCIe делает легко добавить мощную возможность I/O и DSP на ваших материнских платах SBC или MINI-ITX. Она добавляет возможность I/O и DSP ширины полосы частот FPGA programmable высокую на низкой стоимости, делая им ideal для оборудований в много сфер применения, как electromedical, автоматизация, звуколокация, радиолокатор meteo, представления и анализ тарифа ошибок, видео и игроки и рекордеры данных. Используя DMA и память системы ПК вы будете хранить/поток данным по отозвания до около 250 мбайт/Sec позволяющ для того чтобы построить memoryless игрока/рекордера данных с возможностью DSP. Стандартный миниый форм-фактор PCIe идеально для много видов применений, он присутствовал на много компактных материнских плат ПК как Intel Galileo и Advantech MIO-5250. PCIEM-15-IO хозяйничает Altera CycloneIV-GX EP4CGX30BF14C6N FPGA которое делает имеющиеся hardwired интерфейсы цели PCIe, 29440LE, 1080Kbits RAM, 4xPLLs, 80xMultiplyers. Разъемы I/O, принося вне 53 штыря I/O FPGA и 3 часа, взаимодействуют доску начала, как ровный сдвигатель или ADC/DAC. Модуль RAM 2 мбайт можно также хозяйничать на их позволяя использовать C.P.U. NIOSII для регулировать критические interrupts. Используя инструменты Altera, некоторые pre-созданные структуры поставленные внутри набора развития и свободный IP Altera, вы будете построить полную систему таможни FPGA в немногих часах. Водители MS Windows и Линукс, могл прочитать/пишут регистры I/O, регулируют interrupts, управляют DMA в виртуальной памяти. Программы демонстрации и примера также имеющиеся.
