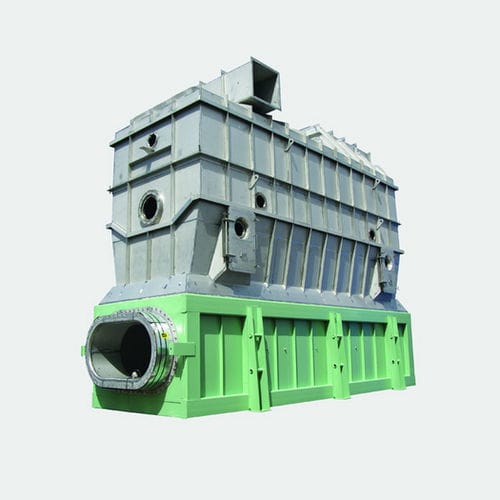

Сушилки и охладители с псевдоожиженным слоем
Материалы, обрабатываемые в сушилке или охладителе с псевдоожиженным слоем, плавают на воздушной или газовой подушке. Технологический воздух подается в слой через перфорированную распределительную пластину и проходит через слой твердых частиц со скоростью, достаточной для поддержания веса частиц в псевдоожиженном состоянии. Пузырьки образуются и схлопываются в текучем слое материала, способствуя интенсивному движению частиц. В этом состоянии твердые частицы ведут себя как кипящая жидкость. В результате тесного контакта между отдельными частицами и псевдоожижающим газом достигается очень высокая скорость тепло- и массопереноса.
Конструкция
Конструкция распределительной пластины обеспечивает равномерное распределение псевдоожижающего газа по всей площади слоя. Скорость газа такова, что только очень мелкие фракции материала попадают в пылеулавливающее оборудование. Возможен высокий коэффициент снижения производственной мощности, а колебания скорости подачи легко поглощаются. В большинстве случаев в контакте с продуктом нет движущихся частей.
Варианты конструкции включают:
Кровати с перемешиваемой жидкостью
Глубокие ванны для жидкости
Ванны для высокотемпературных жидкостей
Контактные трубки и пластины
Несколько зон и стадий
Встроенная сушка/охлаждение
Особенности
Обеспечивает увеличенное время пребывания
Обеспечивает тесный контакт между сушильными/охлаждающими газами и продуктами
Несколько зон, скоростей, температур, сушки и охлаждения
Возможность установки легкосъемных плит
Может быть спроектирован для частичной рециркуляции газа в открытом контуре и SSD
Пробковый поток или хорошо перемешанный
Может быть спроектирован с прямыми сторонами или с расширенным козырьком
Гибкость времени пребывания и температуры
---
