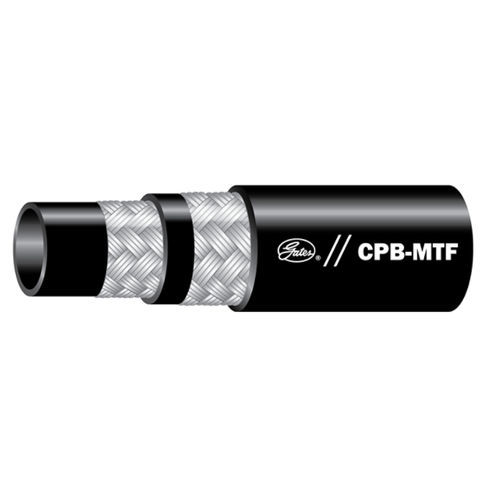

Гидравлический гибкий шланг CPB Mine - MegaTuff™

для углеводородадля водыиз стали

Обзор
Рекомендуется для высоконапорных гидравлических линий в оборудовании для добычи методом longwall и системах крепи кровли. Подходит для жидкостей на нефтяной основе или водных эмульсий. Конструкция с двухпроводной оплеткой обеспечивает отдельные статические и динамические рабочие давления, указанные на шланге.

Ключевые моменты

• Применение: высоконапорные гидравлические линии в оборудовании longwall и системах крепи кровли.
• Допустимые жидкости: на нефтяной основе или водные эмульсии.
• Соединения: совместим с MegaCrimp™ (-4, -6, -8, -12, -16, -20) и GSP (-24, -32).
• Стойкость к абразии: шланг MegaTuff™ обеспечивает до 300× больший срок службы по сравнению со стандартными шлангами в испытаниях на абразию шланг‑к‑шлангу и шланг‑к‑металлу по ISO 6945.
• Квалификационные испытания: 100 000 импульсных циклов при 133% от динамического рабочего давления.
• Нормы: EN 853 2SN (статическое рабочее давление примерно соответствует соотношению 1:2,5 к давлению разрыва); ссылка на BCS174 для практически установившихся контуров крепи; сравнительные заявления относительно стандартов SAE и ISO.

Особенности и преимущества

• Конструкция с двухпроводной оплеткой обеспечивает отдельные статические и динамические классы давления, что подходит для гидравлических контуров крепи с небольшими динамическими нагрузками (BCS174).
• Разработан для длительного срока службы в абразивных условиях, характерных для горнодобывающей промышленности, а также для повышенной стойкости к озону и атмосферным воздействиям.

Доступные варианты деталей

• Part # | Product # | Description | Inside Diameter (in) | Inside Diameter (mm) | Outside Diameter (in) | Outside Diameter (mm)
• 70642/4CPB-MTF XREEL | 46571451 | 70642 4CPB-MTFXREEL | 0.25 | 6.4 | 0.59 | 15
• 70643/6CPB-MTF XREEL | 46571452 | 70643 6CPB-MTFXREEL | 0.375 | 9.5 | 0.74 | 18.8
• 70644/8CPB-MTF XREEL | 46571453 | 70644 8CPB-MTFXREEL | 0.5 | 12.7 | 0.87 | 22.1
• 70645/12CPB-MTF XREEL | 46571454 | 70645 12CPB-MTFXREEL | 0.75 | 19.1 | 1.17 | 29.7
• 70646/16CPB-MTF XREEL | 46571455 | 70646 16CPB-MTFXREEL | 1.0 | 25.4 | 1.48 | 37.6
• 70647/20CPB-MTF XCTN | 46571456 | 70647 20CPB-MTFXCTN | 1.25 | 31.8 | 1.87 | 47.5
• 10CPB-MTF XREEL | 46574500 | 10CPB-MTFXREEL | 0.625 | 15.9 | 0.99 | 25.1
• 24CPB-MTF XCTN | 46574426 | 24CPB-MTFXCTN | 1.5 | 38.1 | 2.11 | 53.6
• 32CPB-MTF XCTN | 46574427 | 32CPB-MTFXCTN | 2.0 | 50.8 | 2.62 | 66.5

Технические характеристики

• Рекомендуемое применение: высоконапорные гидравлические линии в оборудовании longwall и системах крепи кровли.
• Конструкция: шланг с двухпроводной оплеткой, обеспечивающий статические и динамические рабочие давления.
• Допустимые жидкости: на нефтяной основе или водные эмульсии.
• Совместимость соединений: MegaCrimp™ (-4, -6, -8, -12, -16, -20) и GSP (-24, -32).
• Стойкость к абразии: до 300× увеличения ресурса по сравнению со стандартным шлангом согласно ISO 6945.
• Квалификационные испытания: 100 000 импульсных циклов при 133% динамического рабочего давления.
• Нормы и оценки: EN 853 2SN; ссылка на BCS174 для практически установившихся контуров; сравнения со спецификациями SAE и ISO.
• Доступные размеры/варианты: см. Доступные варианты деталей для номеров деталей и размерных данных.
