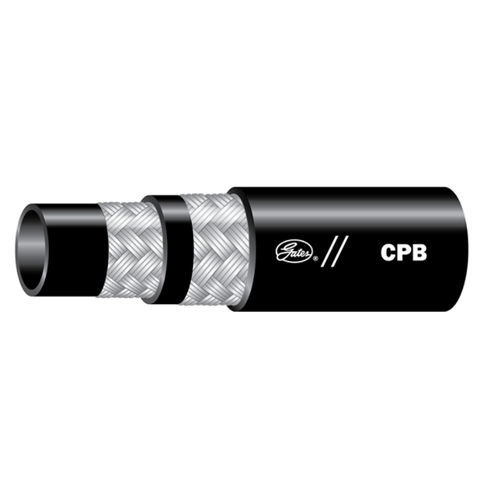

Гидравлический гибкий шланг CPB Mine

для углеводородадля водыиз стали

Обзор продукта
Рекомендуется для гидравлических линий высокого давления в оборудовании для лонгволла и в системах опоры кровли. Подходит для жидкостей на нефтяной основе или водных эмульсий. Конструкция с двухпроводной оплёткой; на шланге указаны статические и динамические рабочие давления.

Ключевые особенности

• Предназначен для гидравлических линий высокого давления в оборудовании longwall и системах опоры кровли; применим для жидкостей на нефтяной основе и водных эмульсий.
• Соединители: MegaCrimp™ (-4, -6, -8, -12, -16, -20) и GSP (-24, -32).
• Динамическое рабочее давление по BCS174 учитывает частые скачки давления в эксплуатации.
• Покрытие MegaTuff™ обеспечивает значительно повышенную стойкость к абразии и улучшенную стойкость к озону/атмосферным воздействиям (тест ISO 6945).
• Испытания квалификации: 100 000 импульсных циклов при 133% от динамического рабочего давления.
• Статическое рабочее давление применяется для контуров с минимальными колебаниями давления и допускает более высокие расчётные давления.
• BCS174 указывает, что внутренние гидравлические контуры в системах опоры кровли работают в почти установившемся режиме с малой динамической нагрузкой; шланги могут допускать более высокие статические показатели.
• По EN 853 2SN: допустимое статическое рабочее давление примерно в соотношении 1:2,5 к давлению разрыва.
• Давления разрыва указаны по спецификации EN (примечание: Gates использует более высокие минимальные давления разрыва).
• В соответствующих показателях указано превосходство над требованиями SAE и ISO.

Варианты / Все детали (таблица)
№ детали | № продукта | Описание | Внутр. диам. (in) | Внутр. диам. (mm) | Наруж. диам. (in) | Наруж. диам. (mm)
70764/4CPB XREEL | 46572548 | 70764 4CPBXREEL | 0.25 | 6.4 | 0.59 | 15
70765/6CPB XREEL | 46572549 | 70765 6CPBXREEL | 0.375 | 9.5 | 0.74 | 18.8
70766/8CPB XREEL | 46572550 | 70766 8CPBXREEL | 0.5 | 12.7 | 0.87 | 22.1
70767/12CPB XREEL | 46572551 | 70767 12CPBXREEL | 0.75 | 19.1 | 1.15 | 29.2
70768/16CPBP XREEL | 46572552 | 70768 16CPBXREEL | 1.0 | 25.4 | 1.48 | 37.6
20CPB XCTN | 46572553 | 20CPBXCTN | 1.25 | 31.8 | 1.87 | 47.5
24CPB X50FT | 46574525 | 24CPBX50FT | 1.5 | 38.1 | 2.11 | 53.6
32CPB X50FT | 46574526 | 32CPB X 50FT | 2.0 | 50.8 | 2.62 | 66.5

Технические характеристики

• Конструкция: гидравлический шланг с двухпроводной оплёткой (конфигурация EN 853 2SN).
• Область применения: оборудование для лонгволла, системы опоры кровли, гидравлические линии высокого давления.
• Рабочие жидкости: жидкости на нефтяной основе или водные эмульсии.
• Совместимость соединителей: MegaCrimp™ (-4, -6, -8, -12, -16, -20) и GSP (-24, -32).
• Нормы и испытания: EN 853 2SN для статического рабочего давления; ISO 6945 для испытаний на абразию; квалификация включает 100 000 импульсных циклов при 133% от динамического рабочего давления.
• Замечания по работе: покрытие MegaTuff™ повышает стойкость к абразии и улучшает устойчивость к озону/воздействию погоды.
• Поведение при давлении: динамическое рабочее давление (BCS174) для частых скачков; статическое рабочее давление для почти установившихся контуров.
• Сравнение: давления разрыва указаны по EN; по соответствующим параметрам указано превосходство над требованиями SAE и ISO.
