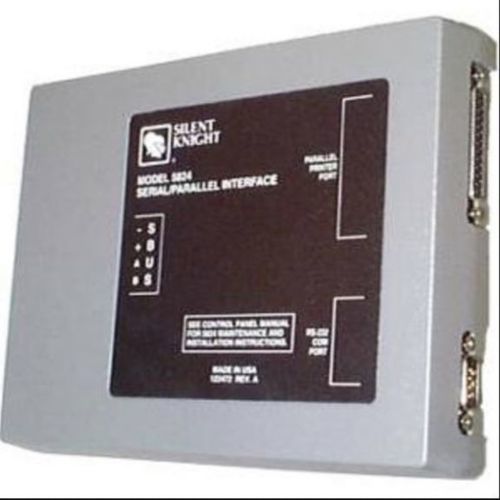

Мосток связи 005824

последовательныйRS-232с настенным монтажом

Обзор
Модули шлюза для последовательного и параллельного интерфейса позволяют подключать практически любой стандартный совместимый с ПК принтер к панели управления пожарной сигнализацией Silent Knight® Series (FACP) и формировать отчёты на месте. Можно распечатывать журнал событий в режиме реального времени и получать удобочитаемые отчёты о истории событий и состоянии извещателей. Эти модули также обеспечивают интерфейс шлюза для связи с другими системами, такими как система управления зданием. Протокол шлюза — это поток данных, генерируемый FACP, который может использоваться для отображения событий системы на мониторе ПК; он позволяет системе управления зданием обрабатывать события и отключать звук или сбрасывать FACP, а также может применяться для интерфейса с CAD-графикой.

Функции и преимущества

• Подключение стандартных PC-совместимых принтеров через параллельный или последовательный RS-232 выход
• Быстрая и простая установка; корпус для настенного монтажа
• DIP-переключатели для установки идентификационных кодов
• Сигнализация «нет бумаги» и неисправности системы на панели пожарной сигнализации
• Поддержка печати журналов событий в реальном времени и удобочитаемых отчётов с меткой даты/времени
• Протокол шлюза передаёт поток событий FACP для отображения и интеграции с системами управления зданием и CAD-графикой
• Совместимость с графическим программным обеспечением оповещения на базе ПК

Сертификации

• NFPA 72 и NFPA 101
• UL Listed
• CSFM 7165-0559:0502
• MEA: 429-92-E Vol 9
• FM Approved

Применение и примечания
Используйте модули шлюза последовательного и параллельного интерфейса для обеспечения вывода на принтеры и маршрутизации потоков событий FACP на ПК или в систему управления зданием. В установке может быть размещено несколько модулей для поддержки стратегически расположенных принтеров и распределённых шлюзовых интерфейсов. Протокол шлюза предоставляет потоковую передачу событий для отображения и интеграции управления, включая возможность отключения звука или сброса FACP из подключенной системы.

Технические характеристики

• Наименование продукта: Serial and Parallel Gateway Module
• Номер продукта (внутренний сайт): P1903246
• ID продукта: 349501
• Бренд(ы): Farenhyt; Gamewell-FCI; Silent Knight
• Корпус: Пластиковый корпус для настенного монтажа
• Выходы: Параллельный и последовательный RS-232 выход
• Совместимость с принтерами: Стандартные PC-совместимые принтеры
• Индикаторы / сигнализация: «Нет бумаги» и неисправность системы сигнализируются на панели пожарной сигнализации
• Конфигурация: DIP-переключатели для установки ID-кодов
• Отчётность: Ведение журналов событий и удобочитаемые отчёты с меткой даты/времени
• Интерфейсы: Протокол шлюза для отображения системных событий на мониторе ПК; может интегрироваться с системами управления зданием и CAD-графикой; совместим с графическим программным обеспечением оповещения на ПК
• Крепление: Настенный монтаж
