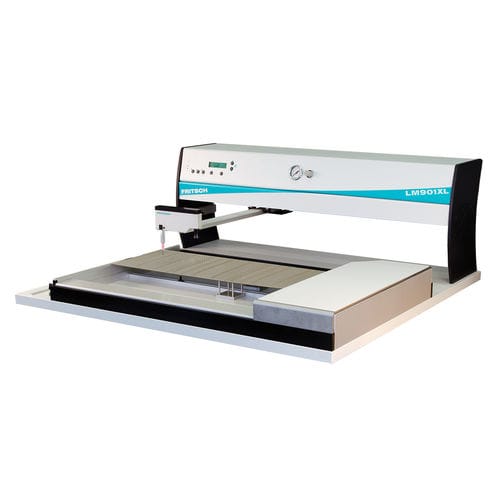

Манипулятор для захвата, подъема и перемещения деталей с ручным управлением LM901XL

для простого PCB или с двойной сторонойSMT

LM901XL на 200 мм больше, чем LM901, как в направлении X, так и в направлении Y. Благодаря увеличенной площади сборки можно обрабатывать печатные платы размером до 750 x 510 мм. Как и LM901, он также реализует весь процесс дозирования и установки, начиная с нанесения паяльной пасты или клея и заканчивая сборкой микросхем, компонентов с мелким шагом и специальных компонентов. Универсальный держатель печатных плат надежно удерживает одно- и двухсторонние платы с помощью регулируемых эластичных пальцев (см. рисунок выше). По запросу можно обрабатывать большие печатные платы. Если вам нужен держатель печатной платы на заказ, наш отдел разработок с удовольствием выполнит для вас эту специальную задачу. Непревзойденная система направляющих монтажной головки обеспечивает комфортную и неутомительную ежедневную работу. Все элементы управления расположены логично и эргономично, что помогает пользователю наилучшим образом. Перемещаемая подставка для рук уже включена в стандартную комплектацию машин. Монтажная головка оснащена запатентованной трапециевидной пружиной постоянного усилия. Натяжение пружины равномерно распределяется по всему диапазону оси Z. Вся сборочная головка не требует технического обслуживания. Для более быстрой сборки прототипов и малых серий на сборочную головку можно установить дозатор. Он может использоваться для нанесения паяльной пасты или клея на печатную плату. Устройство фиксации X/Y (рис.) обеспечивает точность монтажа. Отдельные оси перемещения могут быть заблокированы. Автоматическая функция независимо блокирует оси X и Y при опускании компонентов или при установке точки дозатора. Это особенно облегчает размещение Melfs.
