Манипулятор для захвата, подъема и перемещения деталей с ручным управлением LMinline

SMTмодульныйлинейный

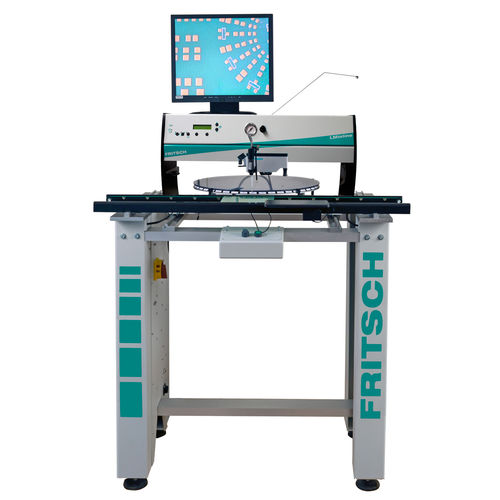

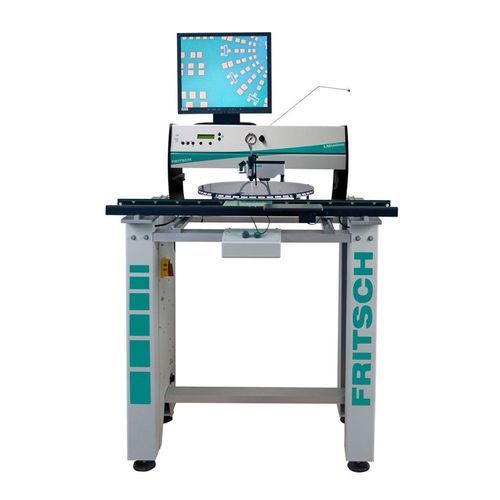

LMinline - это интеллектуальная комбинация проверенного манипулятора LM901 и инспекционного конвейера. Эта комбинация, используемая в работе placeALL® smartLINE, позволяет выполнять ручную предварительную или повторную обработку печатных плат. В автономном варианте печатные платы можно легко дозировать и размещать. Печатная плата автоматически перемещается по лентам с моторным приводом в зоне сборки LM. Нажатием кнопки готовое изделие может быть подано на следующий этап. С помощью простой регулировки ширины можно легко изменить размер платы. Для более быстрой сборки прототипов и мелких серий на сборочной головке может быть установлен дозатор. Он может использоваться для нанесения паяльной пасты или клея на печатную плату. Устройство фиксации X/Y (рис.) обеспечивает точность монтажа. Отдельные оси перемещения могут быть заблокированы. Автоматическая функция независимо блокирует оси X и Y при опускании компонентов или при установке точки дозатора. Это особенно облегчает размещение Melfs. Магнитный тормоз Z позволяет подвешивать компоненты близко к печатной плате и над ней. Это позволяет легко монтировать компоненты с мелким шагом и специальные изделия, поскольку печатная плата и компонент могут быть точно выровнены.
