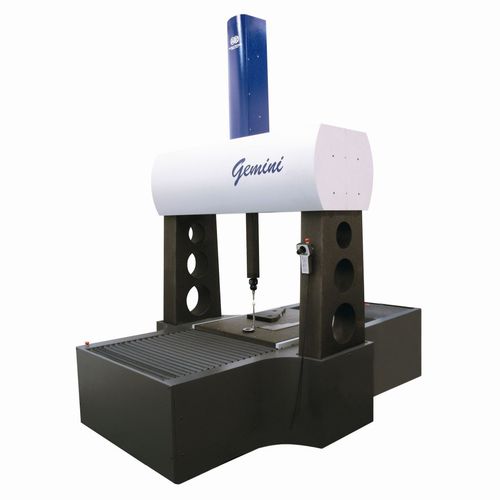

Машина для трехмерных измерений портальный Gemini series

для крупных деталейдля небольших деталейдля коленчатого вала

Эта машина является флагманским продуктом компании F.lli Rotondi. Gemini - это измерительная машина для автоматического измерения деталей среднего размера и для оцифровки шаблонов и моделей. Станина с неподвижным мостом и подвижным столом - Основание машины/ направляющие, рабочий стол, опорные колонны по оси Y, направляющие скольжения из диабаза (черный гранит) по оси Y - рабочий стол с зажимными вставками для фиксации измеряемых деталей - направляющие скольжения по оси X - станина станка с V-образными направляющими из диабаза - Скользящие элементы на оси Y - двойная поперечина квадратной формы из диабаза - Скольжение каретки по оси Y - по большой опорной поверхности в идеально симметричном положении - Ось Z - также в идеально симметричном и барицентрическом положении относительно оси Y - Направляющая и пиноль на оси Z - из высокопрочного углеродного волокна, квадратной формы - Скольжение по всем осям на высокоточных пневматических подшипниках - Все движения перемещения удерживаются Эти своеобразные конструктивные решения обеспечивают стабильные характеристики, которые повторяются в течение длительного времени. Вся конструкция станка, включая опорные колонны на оси Y, изготовлена из гранита. Направляющие оси X расположены снаружи рабочего стола, а их V-образная конструкция исключает любые провисания во время движения. Направляющие оси Y, состоящие из двойной поперечины, обеспечивают широкую опорную поверхность. Идеально барицентрическое положение оси Z снижает вероятность ошибок качения, тангажа и рысканья. Использование углеродного волокна для пиноли оси Z делает ее очень легкой, чрезвычайно жесткой и не подверженной влиянию каких-либо термоколебаний.
