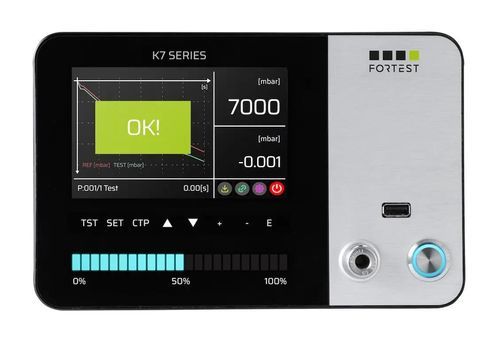

Пневматический тестер герметичности K7990

давленияэлектропневматическийгидравлический

Обзор
K7990 — универсальный тестер на утечки по абсолютному падению давления, разработанный для промышленного контроля качества в автомобилестроении, медицине, гидравлике, бытовой технике, e‑mobility, авиа‑ и оборонной промышленности. Широкие диапазоны измерений и модульные опции позволяют использовать прибор как автономно, так и в составе автоматизированных линий.

Ключевые особенности

• Высокая конфигурируемость диапазонов и пневмо/электронных опций
• Отсутствие необходимости в регулярном обслуживании
• Точное и повторяемое измерение по абсолютному падению
• 300 программ испытаний

Отрасли применения

• Автомобильная
• Медицинская
• Гидравлика / Олеодинамика
• Бытовая техника
• E‑mobility
• Авиация и оборона
• Пневматика и упаковка

Пользовательский интерфейс
Фронтальная панель с закалённым стеклом защищает 5.7″ цветной ёмкостный сенсорный экран. Операция сопровождается динамической светодиодной шкалой и подсвеченной клавиатурой для интенсивной работы в производстве.

Комплектация в базовой версии
Фронтальное соединение Stäubli® для калиброванных утечек, USB‑порты для сохранения отчётов и обновления прошивки, прецизионный ручной регулятор давления (электронный — опция), 300 программ тестирования.

Подключение и интеграция Industry 4.0
Поддержка Ethernet, RS232, RS485, USB, Bluetooth, Wi‑Fi. Протоколы: Modbus‑RTU, Profinet, EtherNet/IP, EtherCAT для интеграции с PLC/MES.

Аксессуары

• Внешний выпускной электромагнитный клапан с фильтром
• 3‑ и 5‑ходовые пневматические клапаны, пилотные клапаны
• Внешние панели Start/Abort, педаль запуска
• Считыватель штрих‑кодов, термопринтер (с/без диспенсера этикеток)
• Разъёмы Stäubli® (м/ж), вентури, воздушные фильтры
• Внешний температурный зонд, удлинительные кабели AUX
• ПО для ПК (K‑Series manager, Data Manager) и кабели связи

Опции

• Внутренний выпускной клапан
• Пневматика для быстрого заполнения и быстрые микроэлектроклапаны
• Набор для обнаружения H2
• Электронный регулятор давления, схема авто‑нуления первичного давления
• Предварительное заполнение, положительные/отрицательные режимы тестирования
• Барометрическое измерение, аналоговый выход утечки, расширение I/O
• Ethernet‑интерфейсы (Profinet, EtherCAT), Wi‑Fi, набор радиоуправления
• Высокое разрешение измерения (1M pts AD), ёмкостной измеритель объёма детали

Технические данные (кратко)

• Модель: K7990
• Диапазоны Δp: [0–1 bar], [-1–0 bar], 1–2 bar, 2–6 bar, 6–15 bar
• Точность Dp: 0,5% RDG + 3 DGT (тип.)
• Диапазон измерения Dp: 0–65 mbar (нижние диапазоны); 0–650 mbar (модель 6–15 bar)
• Разрешение Dp: 0,001 / 0,002 / 0,005 / 0,01 mbar в зависимости от диапазона
• Поток утечки: 0–10 cc/min, разрешение 0,01 cc/min; точность 1% RDG + 0,03 cc/min
• Объём: 0–500 cc, разрешение 0,1 cc; точность 1% RDG + 2 cc
• Прямое давление: точность 0,5% FS; разрешение тип. 0,1 mbar (высший диапазон 1 mbar)
• Дисплей: 5.7″ (800×480 px); Габариты 220×140×250 мм; Масса 4 кг
• Рабочая температура: 5–40 °C
• Порты: 2×RS232, 1×RS485, USB master/slave, Ethernet (опционально)
• I/O: Start/Stop/Filling/Test/Good/Reject/4BCD; опциональное расширение I/O
• Программы: 300; Архив тестов: Advanced; Защита паролем; Имя программы 16 символов
