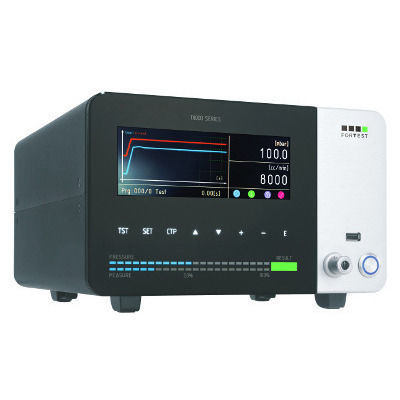

Тестер герметичности расхода T8720

с падением абсолютного давленияпневматическиймассового расхода

Общее описание
T8720 — тестер герметичности для микропотоков, который напрямую измеряет и отображает утечки в объемном режиме (см3/ч или см3/мин) с помощью твердотельного расходомера в сочетании с датчиком давления. Нет необходимости задавать объем детали, что делает прибор универсальным при переменных объемах и удобным для анализа хода испытания.

Ключевые характеристики

• Прямое объемное измерение утечек за счет твердотельного расходомера и датчика давления.
• Разрешающая способность от 0,1 см3/ч и полношкаловые диапазоны до 1000 см3/мин в зависимости от варианта.
• Гибридный режим работы между классическим тестом по падению давления и измерением расхода для широкого диапазона измерений.
• Непрерывная подача пробного воздуха и быстрое заполнение с помощью высокопроизводительных пневматических клапанов.
• Передняя панель из закаленного стекла для простоты очистки, пригодна для лабораторий и производственных линий.

Подключения

• USB host на передней панели для сохранения тестов, резервного копирования/восстановления и обновления прошивки.
• USB device (slave), RS232 (2), RS485, CAN, TTY в стандартной комплектации; Ethernet — опция.
• Опционный 26‑контактный вспомогательный разъем с 4 программируемыми входами и 8 программируемыми выходами.
• Поддержка термопринтеров, считывателей штрихкодов/датаматрикс и маркировочных устройств через внутреннее меню.

Режим работы
T8720 работает с непрерывной подачей пробного воздуха и напрямую измеряет поток утечки. Разрешающая способность начинается с 0,1 см3/ч, доступные диапазоны включают, например, 0–200, 0–500, 0–1000 см3/мин. Максимальное рабочее давление для измерения расхода обычно до 1 bar, зависит от конфигурации.

Пневматическая часть

• Высокопроизводительные термостойкие пневмоклапаны, предотвращающие перегрев при длительном срабатывании.
• Быстрое заполнение проверяемых деталей, подходит для компонентов с большим внутренним объемом.
• Минимальные требования к периодическому обслуживанию пневматических узлов.

Дизайн и удобство

• Единая передняя панель из закаленного стекла и алюминия для простой очистки.
• Графический интерфейс и понятные меню, ориентированные на отображение ключевой информации для лабораторий и производств.
• Настраиваемые программы и блокировка паролем для управления доступом.

Комплектация

• Внешняя кнопка Start
• Внешняя панель Start/Abort
• Внешняя панель выбора 4 программ
• Педаль Start
• Считыватель штрихкодов
• Удлинительный кабель AUX сигналов
• Воздушный фильтр 5 микрон
• ПО M Series manager
• Интерфейс TTY
• Серийный протокол
• Серийный кабель PC (M Series)
• Внешний температурный зонд
• MIXER-07
• Software Data Manager
• Staubli муфтовый фитинг (female fitting)
• Термопринтер с функцией отрыва этикетки
• Термопринтер без отрыва
• Адаптерный кабель AUX M Series → ET Series
• Удаленный Start / Abort / Good / Reject

Опции

• Фронтальный разъем для калиброванной утечки Staubli
• Фронтальный прецизионный регулятор давления
• Схема авто‑зеро для первичного давления
• Отображение ожидающего первичного давления
• Вторичный выход для брака (третий результат)
• Аналоговый выход утечки
• Плата расширения I/O 24 Vdc (8 выходов, 4 входа)
• Вход Start с двухручной логикой
• Ethernet разъем / TCP‑IP
• Активный USB порт (host)
• Wi‑Fi подключение
• Комплект радиоуправления
• Высокое разрешение измерения (стандарт)
• Косвенное измерение

Технические характеристики

• Модель / примеры полношкал: давления 0–0,5 bar ; 0,5–6 bar ; потоки 0–200, 0–500, 0–1000 см3/мин.
• Точность потока примеры: 1% RDG + 0,1% FS (0–200) ; 1% RDG + 0,2% FS (0–500 и 0–1000 см3/мин).
• Диапазон измерения потока: 0 – FS в зависимости от модели ; разрешения примеры: 0,01 ; 0,1 ; 0,5 см3/мин.
• Разрешающая способность измерения утечки от 0,1 см3/ч ; максимальное измерение до 1000 см3/мин.
• Точность давления заполнения: 0,5% FS ; разрешение давления заполнения: 0,01 mbar или 0,1 mbar в зависимости от конфигурации.
• Поддерживаемые единицы: bar, mbar, psi, mmHg, mmH2O, Pa, hPa, см3/мин, см3/ч, l/h, l/min.
• Габариты: 270 x 160 x 300 mm ; Вес: 8 kg ; Дисплей: 800 x 280 пикселей.
• Температура эксплуатации: 5 – 40 °C.
• Интерфейсы: RS232: 2 ; RS485: 1 ; USB host: 1 ; USB device: 1 ; Ethernet опционально.
• I/O стандартные: Start, Stop, Filling, Test, Good, Reject, 4BCD ; Вспомогательные I/O опции: 8 программируемых выходов, 4 программируемых входа, 4BCD.
• Число программ пользователя: 300 ; Память архива тестов: Advanced ; Блокировка паролем: Да ; Имя программы: до 16 символов.
• Метрологическая примечание: разрешение для расчета неопределенности — 1 Pa. Измерение потока у расходомеров — массовое, приведено к условиям 0 °C / 1013.25 mbar ; измерение течи у тестера — объемное. Данные точности приведены для условий калибровки в лаборатории.
