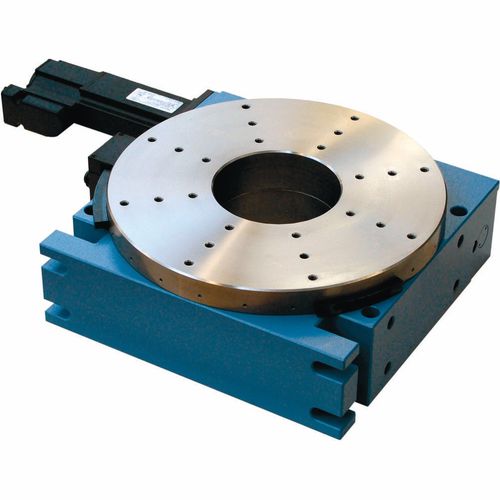

Роторный стол со шнеком RT1A

с двигателемгоризонтальныйвертикальный

Ротационные столы с червячной передачей серии RT1A Ротационные столы с червячной передачей серии RT1A Этот многогранный применимый прецизионный поворотный стол доступен в установочном размере 300 мм диаметра поворотной пластины. Вращающаяся плита хранится на закаленном роликовом подшипнике. Это обеспечивает высокую жесткость момента в радиальном и осевом диапазоне, а также свободное позиционирование при меньших моментах трения. Привод осуществляется альтернативно через шаговые серводвигатели или серводвигатели переменного тока закаленным и отполированным прецизионным червячным колесом с червячным колесом из бронзы. Вращающийся стол горизонтальный и вертикальный с помощью стандартного плана сверления и болтовой поверхности. Область применения: Сборочная техника, измерительное и испытательное оборудование, лазерная гравировка, сварка, резка, а также специальное машиностроение. Стандартная световая диафрагма может быть использована для оптических систем или для исполнения по кабелю. Drive:Червячный привод i=72:1, с простой регулировкой, ориентированной на измерение. Фланец и муфта доступны для всех распространенных шаговых и серводвигателей (двигатели не входят в комплект поставки, пожалуйста, запросите подходящие двигатели). Материал: Корпус RT1A 300 и поворотная пластина: Алюминиевый анодированный черный RT1G 300 Вариант: Корпус и поворотная пластина: Серый чугун Вариант: Поверхность корпуса окрашена в цветной лак. Класс защиты: Класс защиты IP 50 (Другие классы защиты по запросу) Температура окружающей среды: Температура окружающей среды в месте эксплуатации: от +10 °C до +40 °C Подшипник: Прецизионный роликовый подшипник с высокой жесткостью момента и концентричностью, а также точностью осевого биения. Повышенная концентричность и точность осевого биения - по запросу.
