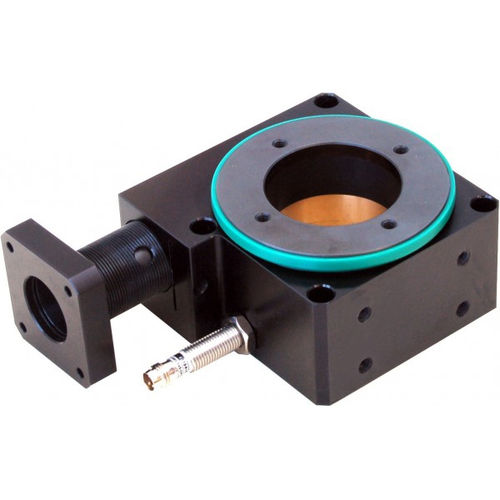

Роторный стол со шнеком RT2A

с двигателемкомпактный

Поворотные столы с червячной передачей серия RT2A Серия RT2A отличается компактным дизайном со встроенным прецизионным роликовым подшипником и червячным приводом. Вращающиеся столы имеют герметичный корпус с классом защиты IP 50 и могут приводиться в движение во всех установленных позициях. Для монтажа могут использоваться стандартные планы сверления и специальные монтажные фланцы и зажимы. Имеются различные концевые выключатели: Стандартный: опорный импульс, PNP-NC, 2-канальный. Область применения - монтажное, измерительное и испытательное оборудование, лазерная гравировка, сварка, резка, а также специальное машиностроение. Стандартная световая диафрагма может быть использована для оптических систем или для исполнения по кабелю. Драйв - Самоблокирующийся червячный привод i=36:1 (i=25:1 для RT2A075), с легко регулируемым зазором. Фланцы и муфты доступны для всех распространенных шаговых и серводвигателей (двигатели не входят в комплект поставки, пожалуйста, запросите подходящие двигатели). Материал - Жилье: Алюминиевый анодированный черный Вращающийся лист RT2A 075, RTA 100: сталь Поворотная пластина RT2A 150, RT2A 200: анодированный черный алюминий Класс защиты - Защита: класс IP 50 (Другие классы защиты по запросу) Температура окружающей среды - Температура окружающей среды в месте эксплуатации: от +10 °C до +40 °C Подшипник:Встроенный роликовый подшипник с высокой жесткостью момента и концентричностью и осевой точностью биения. Высокая концентричность и точность осевого биения - по запросу. Смазка: Поворотные столы смазываются пожизненно, повторная смазка не требуется. Для интервальной работы необходимо обеспечить смазку в диапазоне не менее 60°. Применение в температурном диапазоне от -40 °C до +80 °C, применение при вакууме до 10-6 мбар, ограничении вращения и реле контрольной точки (PNP-NC или PNP-NO), пневматическое запирание
