Источник частоты 96270A series

Обзор

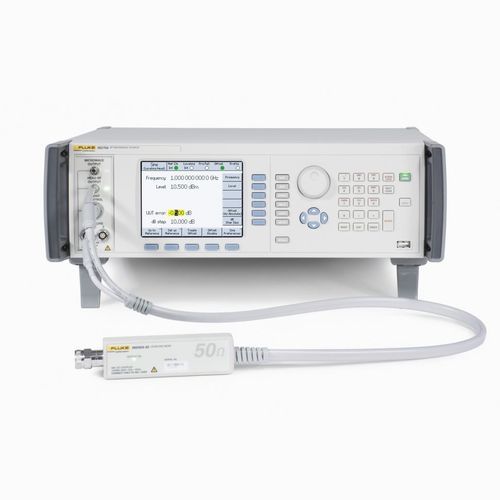

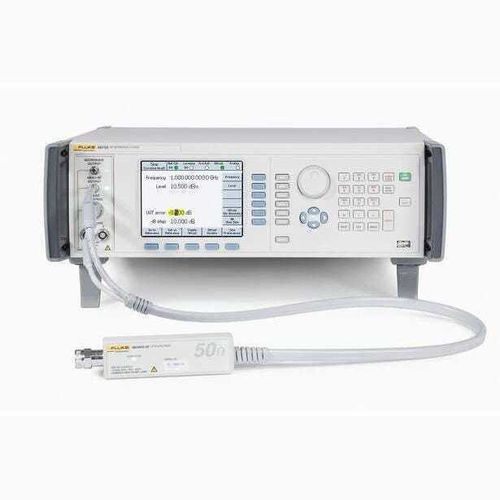

96270A — эталонный RF‑источник для калибровки до 27 ГГц. Устройство обеспечивает точное управление уровнем сигнала, программируемое ослабление и низкий фазовый шум в одном приборе, что упрощает калибровку анализаторов спектра, датчиков мощности, анализаторов модуляции, измерительных приемников, частотомеров и ВЧ‑осциллографов. Прибор поддерживает самохарактеризацию и может сохранять до 30 профилей коррекции для разных конфигураций кабелей и переходников.

Ключевые особенности

• Точное управление уровнем и ослаблением с низким фазовым шумом для задач калибровки RF.
• Самохарактеризация для создания опорных плоскостей на входе UUT и автоматического применения коррекций уровня.
• Встроенный двойной индикатор мощности, совместимый с указанными тепловыми датчиками.
• Встроенный частотомер 300 MHz и внутренняя модуляция (AM, FM, PM) до 4 GHz.
• Эмуляция GPIB‑команд и совместимость с MET/CAL для автоматизации процедур калибровки.

Области применения

• Калибровка анализаторов спектра (включая HF‑модели) и измерительных приемников
• Калибровка и проверка датчиков мощности RF
• Калибровка уровней и ослабления для аттенюаторов, падов и направленных ответвителей
• Калибровка анализаторов модуляции и осциллографов
• НИОКР, производственные испытания и выездные калибровочные работы

Преимущества
96270A формирует точно выровненные сигналы непосредственно на входе UUT, что снижает потери, погрешности согласования и вклад неопределенностей от внешних соединений. Прецизионная выравнивающая головка 50 Ω (опционально 75 Ω) обеспечивает большую динамическую полосу для низкоуровневых сигналов до 4 GHz; микроволновый выход и HF‑набор расширяют покрытие до 27 GHz после самохарактеризации. Замещая несколько приборов (генераторы, измерители мощности, аттенюаторы, счетчики), 96270A уменьшает сложность системы и эксплуатационные затраты, облегчая полевые калибровки.

Конфигурации и аксессуары

• 96270A — базовый корпус с выравнивающей головкой 50 Ω (выход головки до 4 GHz).
• 96270A/75 — добавляет 75 Ω выравнивающую головку.
• 96270A/HF — HF‑набор для метрологического выравнивания до 27 GHz.
• 96270A/LL — опция низкоуровневого микроволнового выхода.
• 96270A/LL/HF — комбинированная конфигурация LL + HF.
• Аксессуары: опорные датчики мощности, HF‑сплиттеры, метрологические микроволновые кабели, комплект для монтажа в стойку (Y9600), фильтр 9600FLT, транспортный кейс.

Автоматизация и рабочий поток
96270A поддерживает процедуры MET/CAL, эмуляцию GPIB‑команд распространенных приборов и образцы процедур MET/CAL для сокращения времени калибровки и организации работы без постоянного контроля. Сохраненные профили самохарактеризации ускоряют переключение конфигураций и выездную работу.

Технические характеристики (выборочно)

• Диапазон частот: выход выравнивающей головки (50 Ω) 1 mHz–4 GHz; микроволновый выход напрямую 1 mHz–27 GHz (с опцией LL); микроволновый выход с HF‑опцией 1 kHz–27 GHz.
• Диапазон уровней: примеры −130 dBm до +24 dBm в зависимости от частоты и конфигурации.
• Разрешающая способность: 10 µHz (частота); 0,001 dB (уровень).
• Точность частоты: ±0,05 ppm ±5 µHz.
• Точность уровня (50 Ω): напр., ±0,03 dB до 100 kHz при низком уровне; неопределенности микроволнового выхода после самохарактеризации приведены в сертификате.
• Точность ослабления (50 Ω): ±0,02 dB до 49 dB; ±0,15 dB при 110 dB (относительно).
• VSWR: выравнивающая головка ≤1,05 до 100 MHz; микроволновый выход напрямую typ. ≤2,0; HF‑сплиттер ≤1,22.
• Фазовый шум: напр., −144 dBc/Hz при 1 GHz (10 kHz–100 kHz смещение, тип.).
• Модуляция: AM, FM, PM внутренняя/внешняя до 4 GHz.
• Частотомер: встроенный 300 MHz.
• Интерфейсы: IEEE‑488.2 (GPIB) с эмуляцией команд различных приборов.
• Габариты (В×Ш×Г): 146 × 442 × 551 мм; масса: 18 кг.
• Калибровка: поставляется с калибровочным сертификатом в соответствии с ISO 17025; до 30 сохраняемых профилей самохарактеризации.
