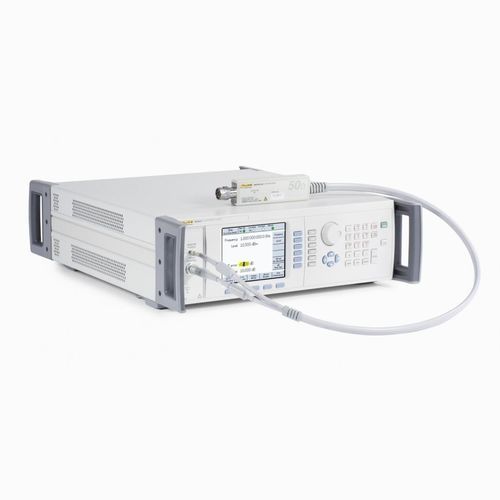

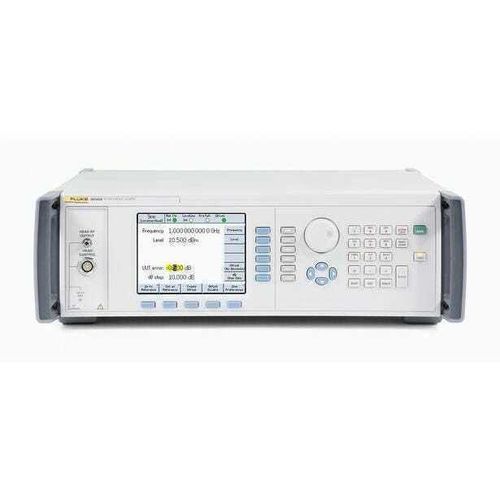

Калибратор частоты 96040A

прецизионный

Ключевые особенности

• Упрощает RF-калибровочные системы, заменяя множество приборов и аксессуаров одной источником.
• Ускоряет процедуры калибровки, снижает ошибки оператора и оптимизирует метрологию RF.
• Покрывает большинство контрольных точек для калибровки спектральных анализаторов в диапазоне 1 mHz–4 GHz.
• Автоматизация с MET/CAL® Plus повышает эффективность и пропускную способность по сравнению с ручными методами.

Обзор продукта
96040A — специализированный опорный источник RF с низким фазовым шумом, предназначенный для консолидации рабочих задач калибровки RF. Обладает высокой частотной разрешающей способностью, выровненным выходом, низкими гармониками и паразитами, широкой динамикой и встроенной модуляцией, что делает его подходящим для НИОКР, производственных тестов и ATE, при этом упрощая архитектуру системы.

Широкий охват рабочих задач

• Спектральные анализаторы
• Измерители и анализаторы модуляции
• RF ваттметры и сенсоры
• Счётчики частоты
• Ослабители и ступенчатые аттенюаторы
• Другие RF-измерительные приборы

Больше, чем просто RF-калибратор
Для задач, где критичны фазовый шум, гармоники, динамический диапазон или точность модуляции, 96040A превосходит универсальные генераторы сигналов. Диапазон 1 mHz–4 GHz покрывает большинство тестов анализаторов спектра; для более высоких частот он дополняет другие RF/микроволновые источники.

Снижение стоимости системы калибровки
96040A способен заменить множество компонентов типовой системы, снижая затраты на покупку, установку, обслуживание и транспорт. Типичные заменяемые компоненты: несколько источников сигналов, ваттметры и сенсоры, ослабители, фильтры, паддеры, коаксиальные делители и 50 MHz счётчик.

Нет необходимости в дополнительных генераторах функций
Встроенная модуляция (AM, FM, PM; внутренняя и внешняя) и функции сканирования устраняют потребность во многих внешних низкочастотных генераторах функций для тестов модуляции и времени сканирования.

Разработан для RF-калибровки
Интерфейс, ориентированный на калибровку, с выделенными клавишами, контекстными softkey и ярким цветным дисплеем ускоряет процедуры. Уровни выхода можно задавать в пределах мощности (W или dBm) или напряжения (RMS или п‑p) и конвертировать между единицами без потери введённых значений.

Точность и чистота сигнала "What you set is what you get"
Точная выравнивающая головка подаёт заданные уровни непосредственно на вход DUT, минимизируя потери, шум и ошибки согласования. Головка сохраняет точность сигнала в динамическом диапазоне 154 dB до −130 dBm и поддерживает рабочие схемы «подключил один раз — протестировал много раз».

Калибровка как система для гарантии характеристик
96040A поставляется с выравнивающей головкой 50 Ω (версия /75 включает 50 Ω и 75 Ω головки). Корпус и головка калибруются совместно и поставляются с сертификатом калибровки, соответствующим ISO 17025, содержащим ключевые параметры (уровень/аттенюация, выходной VSWR, фазовый шум). Доступна аккредитованная сертификация.

Современные характеристики фазового шума
Оптимизированный низкий фазовый шум на смещениях от 1 Hz до 10 MHz; данные фазового шума включены в сертификат каждой единицы. Для очень широких смещений доступен полосно-пропускающий фильтр фазового шума 1 GHz (9600FLT).

Выбираемые вход/выход опорной частоты и функции сканирования
Внешний вход опорной частоты на задней панели позволяет заблокировать 96040A на внешний эталон (например, рубидиевый). Выход опоры может использоваться для синхронизации DUT. Функции сканирования поддерживают 1 mHz–4 GHz (линейный или логарифмический; stop-start или center-span).

Автоматизация и совместимость
96040A интегрируется в автоматизированные системы и MET/CAL® Plus для расширенного автономного режима и увеличения пропускной способности. Эмуляция GPIB-команд для старых приборов (серия 9640A, HP3335, HP8662A/HP8663A) облегчает plug-and-play замену.

Технические характеристики (кратко)

• Диапазон частот: 1 mHz — 4 GHz
• Уровень (выход 50 Ω): −130 dBm — +24 dBm до 125 MHz; 14 dBm при 4 GHz (выровнено)
• Разрешение: 10 µHz (частота); 0,001 dB (уровень)
• Точность частоты: ±0,05 ppm ±5 µHz
• Примеры точности уровня: до −48 dBm: ±0,03 dB до 100 kHz; ±0,05 dB до 128 MHz; ±0,3 dB при 4 GHz
• Аттенюация: ±0,02 dB до 49 dB; ±0,15 dB при 110 dB
• VSWR: ≤1,05 до 100 MHz; ≤1,1 до 2 GHz; 1,0 + 0,05×f(GHz) 2–4 GHz
• Гармоники/спурисы: –60 dBc гармоники; –78 dBc спурисы до 1 GHz
• Фазовый шум (1 GHz): тип. –144 dBc/Hz (10 kHz–100 kHz смещение)
• Модуляция: AM, FM, PM (внутр./внешн.)
• Сканирование частоты: 1 mHz–4 GHz
• Счётчик частоты: встроенный 50 MHz
• Интерфейсы: IEEE-488.2 (GPIB)
• Рабочая температура: 0 °C–50 °C; хранение: −20 °C–+70 °C
• Габариты: 146 × 442 × 551 mm; Вес: 18 kg
