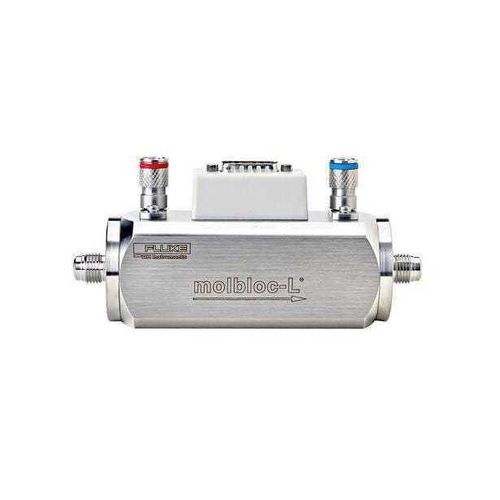

Модуль с ламинарным потоком без частиц molbloc-L

Общее описание
Fluke Calibration поставляет элементы ламинарного потока (molbloc-L) для расходов от 1 sccm до 100 slm. Molbloc предназначены для работы с терминалами массового расхода molbox и ПО COMPASS в качестве отслеживаемых эталонов передачи массового расхода.

Ключевые характеристики

• Диапазон расходов: 1 sccm — 100 slm.
• Путь потока образуется зазором между поршнем и плотно посаженным цилиндрическим отверстием в корпусе molbloc.
• Разные диапазоны достигаются изменением размера зазора; для больших расходов применяются большие блоки.

Обзор функций

• Совместим с molbox1+, molbox2, molbox RFM и ПО COMPASS.
• Встроенный фильтр для защиты от загрязнений.
• Интегрированная подготовка и измерение температуры газа.
• Непрерывные показания в режиме реального времени и возможность полной автоматизации.
• Отсутствие подвижных частей.

Диапазоны molbloc-L
Размеры molbloc обозначаются числом, относящимся к их номинальному импедансу потока. Номинальный импеданс соответствует номинальным диапазонам при протекании азота с абсолютным давлением на входе 250 kPa и перепадом 50 kPa через molbloc. Фактические диапазоны зависят от плотности/вязкости газа и вариантов калибровки рабочего давления.

Модели (выборка)

• 1E1 VCR-V-Q
• 5E1 VCR-V-Q
• 1E2 VCR-V-Q
• 2E2 VCR-V-Q
• 5E2 VCR-V-Q
• 1E3 VCR-V-Q
• 5E3 VCR-V-Q
• 1E4 VCR-V-Q
• 3E4 VCR-V-Q
• 1E5 VCR-V-Q

Комплектация

• Чехол для хранения и транспортировки.
• Мягкие многоразовые VCR O-образные уплотнения и инструкция по монтажу.
• Полная калибровка на азоте (N2) при низком давлении по умолчанию (другие калибровки/газы по заказу).
• Отчет о калибровке с документированной трассируемостью по NIST и измеренными данными калибровки.

Технические характеристики — стандартные калибровки molbloc-L (molbox1+ и molbox2)

• Частота обновления измерения: 1 с.
• Диапазон: 0 до полной шкалы molbloc в зависимости от газа и давления (зависит от типа калибровки).
• Разрешение: 0,0015 % FS.
• Линейность: ±0,05 % показания (10–100 % FS); ±0,005 % FS ниже 10 % FS.
• Повторяемость: ±0,05 % показания (10–100 % FS); ±0,005 % FS ниже 10 % FS.
• Точность¹: ±0,07 % показания (10–100 % FS); ±0,007 % FS ниже 10 % FS.
• Стабильность² (1 год): ±0,09 % показания (10–100 % FS); ±0,009 % FS ниже 10 % FS.
• Неопределенность измерения³: ±0,2 % показания (10–100 % FS); ±0,02 % FS ниже 10 % FS.

Технические характеристики — премиальные калибровки molbloc-L (molbox1+)

• Частота обновления: 1 с.
• Диапазон: 0 до полной шкалы в зависимости от газа и давления.
• Разрешение: 0,0015 % FS.
• Линейность и повторяемость: ±0,05 % показания (10–100 % FS); ±0,005 % FS ниже 10 % FS.
• Точность¹: ±0,07 % показания (10–100 % FS); ±0,007 % FS ниже 10 % FS.
• Стабильность² (1 год): ±0,03 % показания (10–100 % FS); ±0,003 % FS ниже 10 % FS.
• Неопределенность³: ±0,125 % показания (10–100 % FS); ±0,0125 % FS ниже 10 % FS.

Технические характеристики — стандартные калибровки molbloc-L (molbox RFM)

• Покрываемые диапазоны: 1E1-L до 3E4-L.
• Частота обновления: 1 с.
• Разрешение: 0,01 % FS.
• Линейность: ±0,23 % показания (10–100 % FS); ±0,023 % FS ниже 10 % FS.
• Повторяемость: ±0,1 % показания (10–100 % FS); ±0,01 % FS ниже 10 % FS.
• Точность¹: ±0,25 % показания (10–100 % FS); ±0,025 % FS ниже 10 % FS.
• Стабильность² (1 год): ±0,15 % показания (10–100 % FS); ±0,015 % FS ниже 10 % FS.
• Неопределенность³: ±0,5 % показания (10–100 % FS); ±0,05 % FS ниже 10 % FS.

Примечания

• ¹Точность (Precision) = сочетание линейности, гистерезиса и повторяемости.
• ²Стабильность = максимальное изменение нуля и диапазона за указанный период; практическая оценка для конкретного комплекта molbloc + molbox рекомендуется.
• ³Неопределенность измерения = максимальное отклонение показаний molbox от истинного расхода, включая вклад точности, стабильности и неопределенности эталона Fluke.

Технические характеристики (кратко)

• Продукт: molbloc-L элемент ламинарного потока (эталон передачи массового расхода).
• Частота обновления: 1 с.
• Диапазон расходов: примерно 1 sccm до 100 slm (в зависимости от модели/калибровки).
• Разрешение: 0,0015 % FS (высокоточные калибровки).
• Совместимость: molbox1+, molbox2, molbox RFM и COMPASS.
• Поставка: кейс, многоразовые VCR O-ринги, инструкция, стандартная N2 калибровка и отчет о трассируемости.
