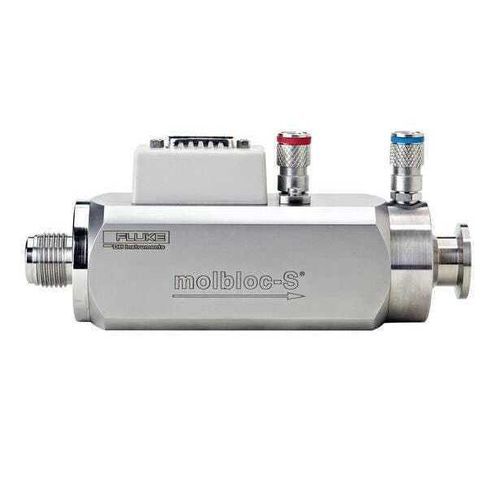

Калибратор давления molbloc-S®

для измерения температурырасход газадля расходомера

Обзор продукта
molbloc-S® — это высокоточный прибор калибровки сонической насадки для использования с терминалами расхода molbox1+ и мониторами расхода molbox RFM. Массовый расход через molbloc-S пропорционален абсолютному давлению на входе и не зависит от давления на выходе при установлении критического (звукового) расхода. Для корректных измерений в режиме критического расхода необходимо поддерживать достаточно низкое отношение обратного давления (BPR).

Ключевые характеристики

• Покрывает диапазоны расхода до 5 000 slm для N2 и воздуха.
• Расширяет диапазон систем калибровки molbloc/molbox™ и обеспечивает высокую точность при средних и больших расходах.
• Совместим с molbox1+, существующими терминалами molbox1 и ПО COMPASS.
• Принцип работы вентиuri (соная насадка) в критическом режиме подтверждён гравиметрической калибровкой.
• Низкая чувствительность к загрязнениям.
• Неопределённость измерения: ±0,125% от показания с molbox1+; ±0,2% с molbox1.
• Доступны калибровки для воздуха, N2, Ar, He и многих специальных газов; поддерживается коррекция плотности для влажного воздуха.
• Отличная разгоняемость диапазона (10:1 turndown) с molbox1+S или другими моделями molbox с возможностью вакуума.
• Резервное измерение абсолютного давления на входе снижает неопределённость и повышает надёжность.
• Интегрированное кондиционирование и измерение температуры газа; непрерывное считывание в реальном времени; возможна полная автоматизация.

Диапазоны molbloc-S
Диапазоны расхода molbloc-S определяются коэффициентом преобразования давления в расход K_F (sccm/kPa), связывающим массовый расход с абсолютным давлением на входе. Калибровки проводятся в диапазонах входного давления в зависимости от типа: LP 20–200 кПа (3–30 psia), SP 50–500 кПа (7–70 psia) или HP 200 кПа–2 МПа (30–300 psia). Для поддержания критического расхода давление на выходе должно быть достаточно низким, чтобы Back Pressure Ratio (BPR = абсолютное давление на выходе / абсолютное давление на входе) оставалось ниже допустимого верхнего предела, который зависит от числа Рейнольдса. Использование вакуумного насоса на выходе может расширить применимый диапазон расходов за счёт снижения давления на выходе.

Технические характеристики – стандартные калибровки molbloc-S – для использования с терминалами molbox1+ и molbox2
Нормальный диапазон рабочих температур: 15–35 °C
Диапазон температур хранения: -25–35 °C
Нормальные рабочие диапазоны входного давления: 20–200 кПа abs (LP) или 50–500 кПа abs (SP); HP: 200 кПа–2 МПа abs (используется только с molbox1+S).
Общий диапазон расхода: <1 до 5 000 slm
Подключения на входе (в зависимости от модели): 1/4 in. VCR™, 1/2 in. VCR™, 1 in. VCR™ или 1 in. NPT (модели 1E1-S … 1E4-S и т.д.).
Подключения на выходе (в зависимости от модели): вакуумные фланцы типа ISO‑KF (16 мм, 40 мм) в зависимости от модели.
Поддерживаемые газы: сухой воздух, N2, Ar, He и многие специальные газы (см. полные спецификации).

Измерение расхода (кратко)
Диапазон: зависит от размера molbloc и диапазона калибровки давления.
Требуемое Back Pressure Ratio: 0,4–0,9 в зависимости от числа Рейнольдса.
Газы для калибровки: Стандарт — сухой воздух. Опции: N2, Ar, H2, He, N2O (доступность варьируется). Для работы с влажным воздухом требуется калибровка на сухом воздухе.
Диапазоны калибровки давления: LP 20–200 кПа abs; SP 50–500 кПа abs; HP 200 кПа–2 МПа abs (HP только с molbox1+S). Технические характеристики расхода действительны от 10% до 100% полной шкалы molbloc.
Разрешающая способность: ±0,0015% FS
Точность: ±0,06% от показания
Предполагаемая стабильность (один год): ±0,05% от показания
Неопределённость измерения: ±0,2% от показания (Premium: ±0,125% с molbox1+).

Комплектация каждого molbloc-S

• расходный элемент molbloc-S
• чехол для транспортировки и хранения
• мягкие многоразовые VCR уплотнительные кольца для подключения на входе; центрирующее кольцо ISO‑KF, зажим и кольцо против избыточного давления для подключения на выходе; монтажные инструкции
• стандартная калибровка неопределённости при SP с воздухом и аккредитованный протокол калибровки

Технические данные

• Бренд: Fluke
• Коммерческое наименование (серия): molbloc-S®
• Примеры моделей / доступные значения K_F: 1E1-S (KF 10), 2E1-S (KF 20), 5E1-S (KF 50), 1E2-S (KF 100), 2E2-S (KF 200), 5E2-S (KF 500), 1E3-S (KF 1000), 2E3-S (KF 2000), 5E3-S (KF 5000), 1E4-S (KF 10000)
• Общая пропускная способность: <1 до 5 000 slm
• Рабочая температура: 15–35 °C; хранение: -25–35 °C
• Типы калибровки давления: LP (20–200 kPa), SP (50–500 kPa), HP (200 kPa–2 MPa) — HP только с molbox1+S
• Неопределённость измерения (типично): ±0,2% от показания (стандарт); ±0,125% (Premium, с molbox1+)
• Разрешение / точность: разрешение ±0,0015% FS; точность ±0,06%
• Интерфейсы: опции входа VCR или NPT в зависимости от модели; опции вакуумного фланца ISO‑KF на выходе
• Поддерживаемые газы: воздух, N2, Ar, He и многие специальные газы
• Совместимость: разработан для использования с molbox1+, терминалами molbox1 (v4.0+), терминалами molbox2 и мониторами molbox RFM; совместим с ПО COMPASS
