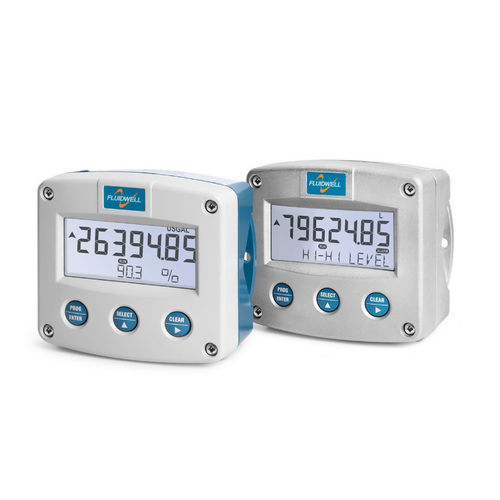

Contrôleur de niveau с релейным выходом F173

для монтажа на панелис дисплеем LCDдля контроля в режиме реального времени

Обзор продукта
F173 — многофункциональный полевой монитор/контроллер уровня, обеспечивающий непрерывное измерение уровня, выделенный барграф и двухстрочный дисплей для одновременного отображения уровня/высоты и объёма. Поддерживает до четырёх выходов для управления клапанами или активации визуальных/звуковых сигналов и имеет четыре настраиваемых уровня тревоги для надёжного управления уровнем.

Общие сведения
F173 относится к следующему поколению устройств серии F индикаторов, мониторов и контроллеров уровня и по сравнению с предыдущей серией F1 предлагает улучшенную производительность, расширенные функции и повышенную надёжность. Разработан для востребованных промышленных полевых применений.

Преимущества

• Непрерывный контроль уровня с возможностями управления и повторной передачи сигнала.
• Прочный корпус из алюминия или нержавеющей стали 316L, степень защиты IP65/IP67 (Type4X), пригоден для наружной и агрессивной среды.
• Знакомая и интуитивная структура конфигурации Fluidwell обеспечивает быструю пусконаладку.
• Гибкие варианты монтажа: стена, труба, панель или непосредственно на внешних датчиках.
• Чёткий двухстрочный дисплей с выделенным барграфом для отображения уровня/высоты, объёма, процента заполнения или значений тревог.

Особенности

• Мониторинг и управление уровнем с четырьмя порогами тревоги: lo-lo, lo, hi, hi-hi, с настраиваемой гистерезисной и функцией игнорирования.
• Барграф в соответствии с уровнем/высотой или объёмом и мигающая красная светодиодная подсветка при тревоге.
• Пользовательские единицы для уровня/высоты и объёма; таблица линеаризации на 48 точек для компенсации формы резервуара.
• Вход уровня: (0)4–20 mA (HART прозрачный) с обнаружением отказа датчика Namur NE43 и отображением на экране.
• До 4 выходов: пассивные транзисторы или мощные механические реле; один изолированный аналоговый выход 4–20 mA (активный, изолированный или питанием по петле).
• Три настраиваемых входа дистанционного управления; полная поддержка Modbus ASCII/RTU через RS232/RS485 (изолированный RS485 опционально).
• USB-C порт plug-and-play для удалённой конфигурации и простая программируемость с ПК/ноутбука при помощи бесплатного ПО.
• Варианты питания: 10–27V DC (базовый), изолированный 12–30V DC / 12–24V AC или изолированный 115–230V AC; автоматическое резервное копирование настроек.

Применение

• Непрерывное измерение уровня с вычислением объёма по таблице strapping для резервуаров сложной формы и ретрансляция сигнала в системы управления.
• Полевой индикатор/контроллер для безопасных и опасных зон, пригоден для экстремальных климатических условий (дождь, снег, песок, солёные атмосферы) и температур от -40°C до +70°C (-40°F до 158°F).

Технические характеристики

• Модель: F173
• Дисплей: двухстрочный дисплей с выделенным барграфом; мигающая красная LED-подсветка при тревоге
• Вход уровня: (0)4–20 mA (HART прозрачный)
• Входы состояния: 3 настраиваемых входа дистанционного управления (6 функций)
• Выходы тревоги: настраиваемые lo-lo, lo, hi, hi-hi; до четырёх мощных механических реле; опциональная функция сброса тревоги
• Аналоговые выходы: один пассивный изолированный 4–20 mA; один активный (0)4–20 mA или изолированный с питанием по петле; масштабируемые на любой диапазон
• Цифровая связь: Modbus ASCII/RTU; RS232 / RS485 2-провод / изолированный RS485 2-провод
• Интерфейс конфигурации: USB-C (только удалённая конфигурация)
• Линеаризация: 48-точечная таблица strapping для компенсации формы резервуара
• Обнаружение отказа датчика: Namur NE43 с визуализацией и настраиваемой ретрансляцией
• Питание: 10–27V DC (базовое), изолированный 12–30V DC / 12–24V AC, изолированный 115–230V AC
• Питание датчика: 24V DC
• Корпус: алюминий или нержавеющая сталь 316L; IP65, IP67 / Type4X
• Рабочая температура: -40°C до +70°C (-40°F до 158°F)
• Крепление: стена, труба, панель или непосредственно на внешних датчиках
• Память: автоматическое резервное копирование всех настроек
