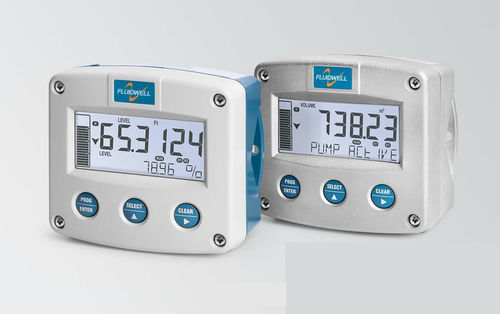

Контроллер насоса для дозирования F174

из алюминия

Product description
F174 — регулятор уровня и насосов для непрерывного контроля уровня и надежного управления насосами. Отображает уровень в виде высоты или объема на крупном двустрочном дисплее с отдельным полосовым графиком и поддерживает отдельные уставки и точки сброса с гистерезисом для управления до 4 насосами в автономном или групповом режиме. F174 включает мониторинг тревог, диагностику датчика и гибкие средства связи для интеграции в технологические системы.

Advantages

• Универсальный регулятор для непрерывного мониторинга уровня в реальном времени.
• Прочный полевой корпус из алюминия или нержавеющей стали 316L (IP65 / IP67 / Type4X) для наружной установки и жестких условий.
• Интуитивная настройка по структуре Fluidwell — сокращает время ввода в эксплуатацию и обучение.
• Различные варианты монтажа: стена, труба, панель или непосредственная установка на датчик.
• Четкий двустрочный дисплей и полосовой график для отображения уровня/высоты, объема, процента заполнения или значений тревог.

Features

• Точный контроль насосов с до 4 уставками и точками сброса и настраиваемым гистерезисом.
• Мониторинг уровня с четырьмя порогами тревоги: low-low, low, high, high-high; с функцией игнорирования.
• Полосовой график по уровню/высоте или по вычисленному объему (таблица страппинга).
• Красная мигающая светодиодная подсветка при аварийном состоянии.
• Пользовательские единицы измерения для уровня, высоты и объема.
• Один вход уровня: (0)4-20 mA (HART прозрачный).
• Обнаружение отказа датчика по стандарту Namur NE43 с визуализацией на экране и настраиваемой аналоговой ретрансляцией статуса датчика.
• 48-точечная таблица страппинга для линеаризации формы резервуара.
• Три входа дистанционного управления для триггеров действий или задания статуса.
• Активный или изолированный (пассивный) аналоговый выход для ретрансляции уровня/объема или входа.
• До четырех прочных механических реле для насосов или выходов тревоги.
• Полная коммуникация Modbus (RS485 / изолированный RS485 или RS232).
• USB-C plug-and-play для простой удаленной настройки.
• Простое программирование с ПК/ноутбуком и бесплатным ПО; автоматическое резервное копирование настроек.
• Изолированные варианты питания: 12–24V AC / 12–30V DC или 115–230V AC.

Applications

• Непрерывное измерение уровня с вычислением объема по таблице страппинга и ретрансляцией сигнала или последовательной связью.
• Управление насосами с 4 уставками, 4 точками сброса и до 4 тяжелонагруженных релейных выходов; расширенные функции — наполнение/слив, выбор групп насосов, поочередное управление по порядку или моточасам; моточасы отображаются на экране.
• Применим в насосных станциях сточных и дождевых вод, промышленных технологических системах, оросительных сетях, водохранилищах, очистке воды, системах ОВК, дозировании химикатов, дренажных и бустерных установках.
• Предназначен для полевого монтажа в безопасных зонах и при суровых погодных условиях; рабочий диапазон температур -40°C до +70°C (-40°F до 158°F).

Caractéristiques / spécifications techniques

• Вход уровня: (0)4-20 mA (HART прозрачный).
• Входы состояния: 3 настраиваемых входа дистанционного управления (11 функций).
• Выходы тревог: настраиваемые для low-low, low, high, high-high или комбинированные; опциональный выход сброса тревоги; тип — до четырех мощных механических реле.
• Аналоговые выходы: один пассивный изолированный 4-20 mA или один активный (0)4-20 mA, масштабируемый в любой диапазон; передача уровня/высоты, объема или ретрансляция входа.
• Управляющие выходы: управление насосами для наполнения/слива, конфигурация групп и выбор насосов; до четырех мощных механических реле.
• Питание: изолированное 12–30V DC / 12–24V AC или изолированное 115–230V AC.
• Питание датчика: 24V DC.
• Взрывоопасные зоны / искробезопасность: не предусмотрено.
• Связь: Modbus RTU; RS232 / RS485 2-провод / изолированный RS485 2-провод; USB-C только для настройки.
• Дисплей: двустрочный дисплей плюс полосовой график; красная мигающая подсветка при авариях.
• Диагностика датчика: обнаружение Namur NE43 с отображением на экране и настраиваемой ретрансляцией по аналоговому выходу.
• Линеаризация: 48-точечная таблица страппинга для компенсации формы резервуара.
• Конструкция: прочные корпуса из алюминия или нержавеющей стали 316L, степень защиты IP65 / IP67 / Type4X.
• Рабочая температура: -40°C до +70°C (-40°F до 158°F).
• Настройка: USB-C plug-and-play и бесплатное ПО для ПК; автоматическое резервное копирование настроек.
