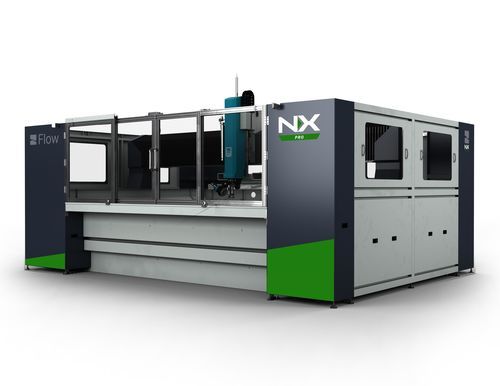

Станок для резки водно-абразивной струей NX Pro series

с программным обеспечением для параметрированиябольшой форматавтоматический

Обзор
NX Pro — промышленная система гидроабразивной резки, спроектированная для высокой готовности к работе и снижения эксплуатационных затрат. Включает в себя первое в отрасли полностью автоматизированное рециркулирование абразива, закрытую камеру резки, энергоэффективную NX Pump Technology и обновлённый пакет ПО для интуитивного программирования и моделирования в реальном времени. Система возвращает использованный абразив для повторного применения без ручного вмешательства и предназначена для непрерывного производства в цехах и на аутсорсинге.

Ключевые характеристики

• Система интеллектуального корпуса — Полностью закрытая камера резки снижает шум и брызги, улучшает доступ и обзор оператора за счёт встроенного светодиодного освещения, панорамных окон и раздвижных дверей.
• Рециркуляция абразива — Автоматизированный возврат абразива сокращает его расход и утилизацию до 50 %, снижая затраты на расходные материалы и обработку отходов.
• Разработка для эффективности — NX Pump Technology с частотным приводом снижает энергопотребление (экономия 10–30 % в зависимости от условий работы) и использует долговечные компоненты для увеличения интервалов обслуживания.
• Автоматическое удаление абразива — Непрерывное извлечение отработанного абразива с использованием заводского воздуха без двигателей и ручной обработки.
• Варианты режущей головки — Standard Waterjet (абразив гранат для твёрдых материалов); Dynamic Waterjet® (большая скорость и точность); Dynamic Waterjet® XD (точное 5-осевое перемещение для составных углов, совместимо с Compass для максимальной гибкости).

Размеры серии NX Pro

• NX Pro 2020 — Рабочая область: 2 m x 2 m
• NX Pro 3020 — Рабочая область: 3.05 m x 2 m
• NX Pro 4020 — Рабочая область: 4 m x 2 m
• NX Pro 4040 — Рабочая область: 4 m x 4 m

Общие характеристики (метрические)
Максимальная скорость быстрой подачи: 17.8 m/min
Линейная позиционная точность: ± 0.0127 mm
Повторяемость: ± 0.02 mm
Ход по оси Z: 305 mm, 610 mm
Рабочая область: NX Pro 2020: 2 m x 2 m; NX Pro 3020: 3.05 m x 2 m; NX Pro 4020: 4 m x 2 m; NX Pro 4040: 4 m x 4 m
Ускорение: 0.1 g
Круглость ballbar: ± 0.0635 mm

Общие характеристики (дюймовая система)
Максимальная скорость быстрой подачи: 700 in/min
Линейная позиционная точность: ± 0.0005 in
Повторяемость: ± 0.0008 in
Ход по оси Z: 12 in, 24 in
Рабочая область: NX Pro 2020: 6'-6" x 6'-6"; NX Pro 3020: 10'-0" x 6'-6"; NX Pro 4020: 13'-1" x 6'-6"; NX Pro 4040: 13'-1" x 13'-1"
Ускорение: 0.1 g
Круглость ballbar: ± 0.0025 in

Технические характеристики

• Максимальная скорость быстрой подачи: 17.8 m/min (700 in/min)
• Линейная позиционная точность: ± 0.0127 mm (± 0.0005 in)
• Повторяемость: ± 0.02 mm (± 0.0008 in)
• Ход Z: 305 mm, 610 mm (12 in, 24 in)
• Варианты рабочей области: 2 m x 2 m; 3.05 m x 2 m; 4 m x 2 m; 4 m x 4 m
• Ускорение: 0.1 g
• Круглость ballbar: ± 0.0635 mm (± 0.0025 in)
• Рециркуляция абразива снижает расход и утилизацию абразива до 50 %
• NX Pump Technology обеспечивает 10–30 % экономии энергии в зависимости от параметров эксплуатации
