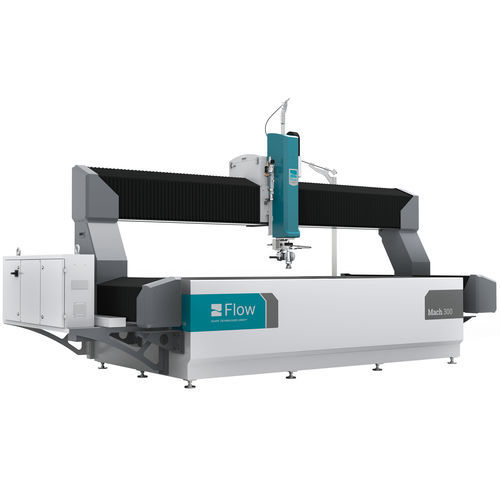

Система резки для композитов Mach 300 series

для металладля листадля пластин

Обзор продукта
Mach 300 — компактная промышленная система водоструйной/гидроабразивной резки, предназначенная для точных 2D-резов. Поддерживает как чистую водострую, так и абразивную резку; сочетает технологии Flow и компактную конструкцию для производственных участков с ограниченной площадью.

Ключевые особенности

• Ориентация на производство: Поддерживает высокопроизводительные потоки резки; Dynamic Waterjet® обеспечивает большую скорость и точность по сравнению со стандартной абразивной резкой.
• Специальная конструкция: цельнометаллическая стальная рама и оптимальное расположение компонентов обеспечивают стабильную работу и упрощённый монтаж.
• Передвижная станция оператора: портативная панель управления позволяет размещать интерфейс в удобном месте для загрузки и контроля.
• Стандартные средства безопасности и поддержка: световые завесы в комплекте; доступны сертифицированные техники Flow, запчасти, обучение и программы поддержки.

Области применения и материалы
При соответствующей конфигурации головки и выборе абразива подходит для резки пластмасс, композитов, прокладок, резины, пеноматериалов, алюминия, стали и других металлов. Переход между режимами чистой воды и абразивным режимом требует минимальной перенастройки инструмента.

Размеры серии

• Mach 300 2015 — рабочая зона: 6'-6" x 5' [2 m x 1,5 m]
• Mach 300 3015 — рабочая зона: 10' x 5' [3 m x 1,5 m]

Основные компоненты и опции

• Технология режущей головки: Pure Waterjet — тонкая струя чистой воды для мягких материалов; Standard Waterjet — абразивный гранат для твёрдых материалов; Dynamic Waterjet® — до трёх раз быстрее и точнее по сравнению со Standard Waterjet.
• Технология насосов: HyPlex® Prime (60 000 psi [4 150 bar]); MotoJet® (60 000 psi [4 150 bar]); MotoJet® X (60 000 psi [4 150 bar]); HyperJet® (до 94 000 psi [6 500 bar], рабочие непрерывные давления до 87 000 psi [6 000 bar]).
• Программное обеспечение: FlowMaster (FlowCut, FlowPath, FlowNest) для 2D-резки; FlowXpert (FlowXpert Infinity, FlowCut, FlowNest) для 2D/3D программирования и вложения деталей.
• Сервисные опции: сервисные контракты, запасные части, обучение и выездная поддержка для поддержания времени безотказной работы и производительности.

Общие технические характеристики
Максимальная скорость быстрого перемещения: 472 in/min [11,9 m/min]
Линейная позиционная точность: ± 0,001 in [± 0,025 mm]
Повторяемость: ± 0,001 in [± 0,025 mm]
Ход по оси Z: 12 in [305 mm]
Рабочая зона: Mach 300 2015: 6'-6" x 5' [2 m x 1,5 m]; Mach 300 3015: 10' x 5' [3 m x 1,5 m]
Ускорение: 0,075 g
Круглость ballbar: ± 0,003 in [± 0,0762 mm]

Характеристики / технические спецификации

• Максимальная скорость быстрого перемещения: 472 in/min [11,9 m/min]
• Линейная позиционная точность: ± 0,001 in [± 0,025 mm]
• Повторяемость: ± 0,001 in [± 0,025 mm]
• Ход по оси Z: 12 in [305 mm]
• Рабочая зона: Mach 300 2015 — 6'-6" x 5' [2 m x 1,5 m]; Mach 300 3015 — 10' x 5' [3 m x 1,5 m]
• Ускорение: 0,075 g
• Круглость ballbar: ± 0,003 in [± 0,0762 mm]
• Опции головки: Pure Waterjet, Standard Waterjet (абразив), Dynamic Waterjet®
• Опции насосов: HyPlex® Prime, MotoJet®, MotoJet® X, HyperJet®
• Программное обеспечение: FlowMaster, FlowXpert
