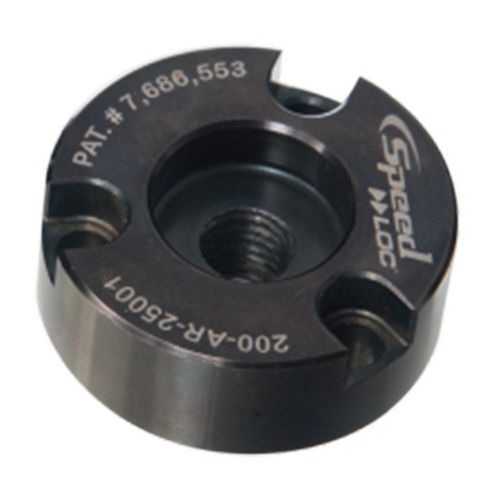

Приемник для датчика MPAR series

Описание продукта
Эти приёмники устанавливаются в подложную пластину или станочный стол для размещения локаторных блоков. Универсальные болтовые приёмники взаимозаменяемы с конкурирующими системами с шариковыми замками. Они позволяют использовать скорость, точность и простоту установки системы SpeedLoc без необходимости изготовления новых подложных пластин или доработки существующих. Комплект включает монтажные винты с цилиндрической головкой (SHCS). Минимальная прочность на разрыв: 180 000 psi. Минимальный предел текучести: 140 000 psi. Материал: термообработанная сталь 4340 с черным оксидным покрытием.

Таблица деталей
Деталь | ID | SKU | Номер детали | Мин. толщина монтажной пластины in | Размер локатора | Резьба in | D Диам. головки приёмника in | D1 Диам. отверстия пластины in | D2 Наруж. диам. приёмника in | D3 Проходное отверстие пластины in | Dp Диам. центра болта in | H Высота приёмника in | H1 Высота головки приёмника in | H2 Глубина зенковки пластины in | Размер SHCS | Макс. момент затяжки винта ft/lbs | PN
129115 | MPAR-13001 | MPAR-13001 | .75 | 13 | 1/4-20 | 1.3748 | 1.3756 | .563 | .688 | .984 | .720 | .454 | .474 | #8-32 x .50 | 3.6 |
129119 | MPAR-16001 | MPAR-16001 | .75 | 16 | 5/16-18 | 1.4368 | 1.4376 | .688 | .813 | 1.125 | .720 | .454 | .474 | #8-32 x .50 | 3.6 |
129123 | MPAR-20001 | MPAR-20001 | 1.00 | 20 | 3/8-16 | 1.6871 | 1.6879 | .750 | .813 | 1.362 | .840 | .625 | .642 | #10-32 x .75 | 5.6 |
129127 | MPAR-25001 | MPAR-25001 | 1.25 | 25 | 1/2-13 | 2.0621 | 2.0629 | .875 | 1.000 | 1.644 | .955 | .785 | .804 | 1/4-28 x .88 | 14.4 |
129131 | MPAR-30001 | MPAR-30001 | 1.38 | 30 | 5/8-11 | 2.2652 | 2.2660 | 1.063 | 1.188 | 1.875 | 1.200 | .860 | .876 | 1/4-28 x 1.00 | 14.4 |
129135 | MPAR-35001 | MPAR-35001 | 1.50 | 35 | 3/4-10 | 2.6871 | 2.6879 | 1.438 | 1.563 | 2.178 | 1.265 | .890 | .909 | 5/16-24 x 1.00 | 28.8 |
129139 | MPAR-50001 | MPAR-50001 | 2.00 | 50 | 1-8 | 3.4996 | 3.5004 | 2.000 | 2.156 | 2.916 | 1.700 | 1.225 | 1.244 | 3/8-24 x 1.25 | 52.8 |

Медиа

• SpeedLoc Information (PDF)

Характеристики / Технические данные

• В комплект входят монтажные винты с цилиндрической головкой
• Минимальная прочность на разрыв: 180 000 psi
• Минимальный предел текучести: 140 000 psi
• Материал: термообработанная сталь 4340
• Покрытие: черный оксид
• Универсальные болтовые приёмники, взаимозаменяемые с конкурентными шариковыми замками
• Предназначены для установки в подложные пластины или столы станков для приёма локаторных модулей
