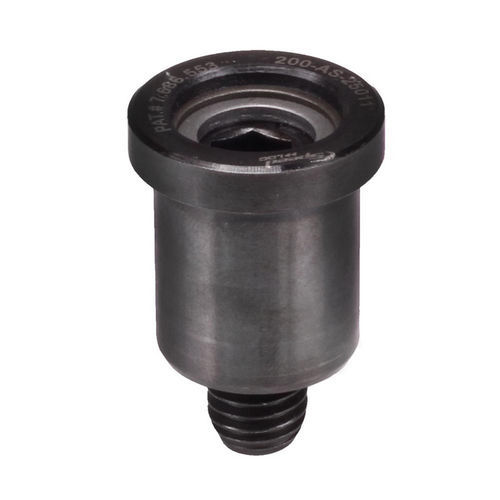

Штифт-фиксатор с резьбовым хвостовиком MPAS series

Обзор
Встраиваемые локаторы SpeedLoc серии MPAS предназначены для точного и повторяемого позиционирования в операциях по оснастке, фиксации и сборке. Заподлицо установленная головка лежит вровень с монтажной плитой, что обеспечивает свободный доступ и позволяет применять изделия в производственной среде. MPAS навинчиваются в совместимые приемники или используются в заказных решениях. Самовыдёргивающаяся конструкция предотвращает заклинивание при снятии, сохраняя точность выравнивания и защищая компоненты оснастки. Механические свойства: минимальная прочность при растяжении 180,000 psi, минимальный предел текучести 140,000 psi; материал — термообработанная сталь 4340 с покрытием черный оксид.

Доступные детали (выборка)
Заголовок: ID | SKU | Номер детали | Толщина пластины (in) ±.005 | Резьба | D (in) | D1 (in) | L (in) | H (in) | H1 (in) | K | Макс удерживающая сила (Lbs) | Макс момент (ft/lbs)
129147 | MPAS-13010 | MPAS-13010 | .500 | 1/4-20 | .635 | .512 (13mm) | .40 | .175 | .587 | 3/16 | 2,960 | 13
129149 | MPAS-13011 | MPAS-13011 | .750 | 1/4-20 | .635 | .512 (13mm) | .40 | .175 | .837 | 3/16 | 2,960 | 13
129155 | MPAS-16010 | MPAS-16010 | .500 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | .587 | 1/4 | 5,390 | 26
129157 | MPAS-16011 | MPAS-16011 | .750 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | .837 | 1/4 | 5,390 | 26
130765 | MPAS-16012 | MPAS-16012 | 1.000 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | 1.087 | 1/4 | 5,390 | 26
128973 | MPAS-20010 | MPAS-20010 | .750 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | .800 | 5/16 | 8,110 | 46
128974 | MPAS-20011 | MPAS-20011 | 1.000 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 1.050 | 5/16 | 8,110 | 46
130828 | MPAS-20013 | MPAS-20013 | 1.500 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 1.550 | 5/16 | 8,110 | 46
130750 | MPAS-20014 | MPAS-20014 | 2.000 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 2.050 | 5/16 | 8,110 | 46
128978 | MPAS-25010 | MPAS-25010 | .750 | 1/2-13 | 1.218 | .984 (25mm) | .55 | .250 | .800 | 3/8 | 14,710 | 113

Особенности

• Головка заподлицо с поверхностью пластины для свободной рабочей зоны
• Крепление резьбой в приемниках или в заказных решениях заказчика
• Самовыдёргивающаяся конструкция предотвращает заклинивание и сохраняет точность выравнивания
• Подходит для операций по оснастке, фиксации и сборке, включая серийное производство
• Высокая удерживающая способность и повторяемость
• Минимальная прочность при растяжении 180,000 psi; минимальный предел текучести 140,000 psi
• Материал: термообработанная сталь 4340 с покрытием черный оксид

Технические характеристики

• Материал: термообработанная сталь 4340
• Покрытие: черный оксид
• Прочность при растяжении (мин): 180,000 psi
• Предел текучести (мин): 140,000 psi
• Крепление: заподлицо (головка лежит вровень с плитой)
• Конструкция: самовыдёргивающаяся для предотвращения заклинивания и сохранения точности выравнивания
• Диапазон доступных частей: MPAS-13010 до MPAS-25010 (несколько толщин пластин и размеров резьбы, как указано выше)
