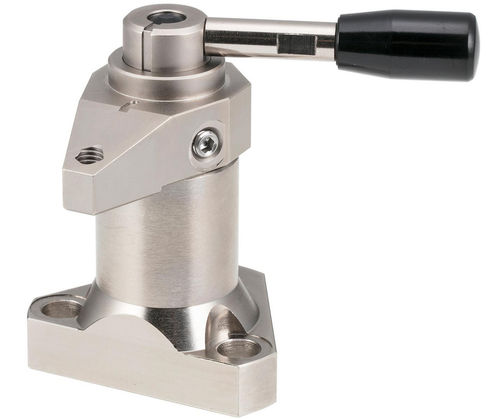

Ручной зажимное приспособление QLSWW series

механическийс ручным управлениемна пружине

Описание
Шарнирные зажимы Stablelock поворачивают рычаг в рабочее положение и затем зажимают вниз, обеспечивая прямое усилие вниз на заготовку. Механизм с пружинными шариками обеспечивает постоянную силу зажима с положительной фиксацией и тактильным «щелчком» в конечной точке зажима для предотвращения перетяжки. Индикаторные линии на рукояти и корпусе показывают зафиксированное/разфиксированное состояние. Рычаг полностью уходит в сторону для удобной загрузки/разгрузки. Номера деталей, заканчивающиеся на R, зажимают по часовой стрелке; на L — против часовой. На конце рычага имеется резьбовое отверстие M6 для крепления захвата или винта (продаются отдельно). Верхний монтаж с двумя отверстиями для крепления обеспечивает надёжную фиксацию.

Материалы и покрытие
Корпус и рычаг: легированная сталь 1045. Цилиндр: легированная сталь 4140. Рукоять: чёрный фенольный пластик. Все металлические детали покрыты химическим никелем для повышения коррозионной и износостойкости.

Доступные варианты (таблица)
Колонки: ID | SKU | Номер детали | Направление зажима | D (mm) | D1 (mm) | D2 (mm) | W (mm) | W1 (mm) | H зажатое положение (mm) | H1 разжатое положение (mm) | R сила зажима (Lbs) | Рабочая нагрузка (Lbs) | PN
189677 | QLSWW30R-100 | QLSWW30R-100 | По часовой стрелке | 14 | 30 | 18 | 58 | 42 | 76 | 86 | 224 (112-337) | 18 | (PN не указан)
189676 | QLSWW30L-100 | QLSWW30L-100 | Против часовой стрелки | 14 | 30 | 18 | 58 | 42 | 76 | 86 | 224 (112-337) | 18 | (PN не указан)

Технические характеристики / спецификации

• Серия / Модель: QLSWW
• Работа: Шарнирный рычаг поворачивается в позицию и затем зажимает вертикально для прямого вниз направленного усилия
• Направления зажима: Правая (R) = по часовой стрелке; Левая (L) = против часовой стрелки
• Механизм зажима: Пружинные шарики с конической поверхностью для положительной фиксации; индикаторные линии на рукояти/корпусе показывают зафиксировано/разфиксировано
• Рукоять: Чёрный фенольный пластик с «щелчком» в конце зажима для предотвращения перетяжки
• Крепление: Верхний монтаж с двумя отверстиями для крепления
• Резьбовое отверстие M6 на конце рычага для крепления захвата или винта (продаются отдельно)
• Материал корпуса и рычага: легированная сталь 1045
• Материал цилиндра: легированная сталь 4140
• Покрытие: химическое никелевое покрытие всех металлических деталей для коррозионной и износостойкости
• Примерные размеры (QLSWW30R-100 / QLSWW30L-100): D=14 мм, D1=30 мм, D2=18 мм, W=58 мм, W1=42 мм, H (зажатое)=76 мм, H1 (разжатое)=86 мм
• Сила зажима (примеры): 224 Lbs (указанный диапазон 112-337)
• Рабочая нагрузка (примеры): 18 Lbs
