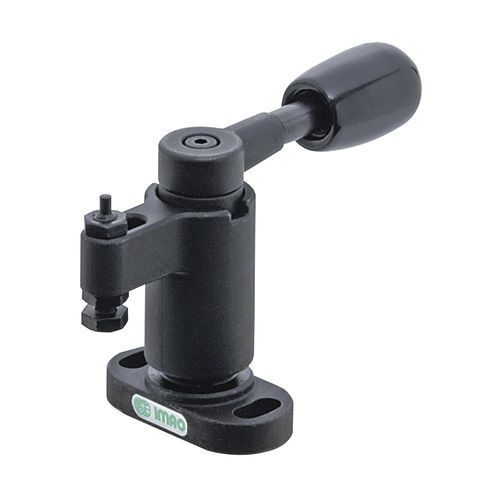

Поворотный зажимное приспособление QLSWC100L

кулачковыйдля обрабатываемых деталейиз стали

Миниатюрные поворотные зажимы устанавливаются на заготовку и зажимаются непосредственно для прямого давления вниз. Кронштейн полностью отклоняется в сторону для облегчения загрузки и выгрузки заготовки. Идеально подходит для повторяющихся операций зажима. Поставляется с контактным болтом, который может быть перевернут для готовых или шероховатых поверхностей. Крепится сверху с помощью двух монтажных отверстий. Серия 100 обеспечивает усилие зажима 247 фунтов, серия 150 обеспечивает усилие зажима 404 фунта. Номера деталей, оканчивающиеся на R, имеют направление зажима по часовой стрелке, номера деталей, оканчивающиеся на L, имеют направление зажима против часовой стрелки. Максимальная нагрузка на рукоятку составляет 22 фунта для серии 100 и 33 фунта для серии 150, корпус, рукоятка и шпиндель изготовлены из легированной стали SAE-1045. Зажимной рычаг и вал кулачка изготовлены из легированной стали SAE-4140. Детали термически обработаны черным оксидом. Ручка из черного пластика.
