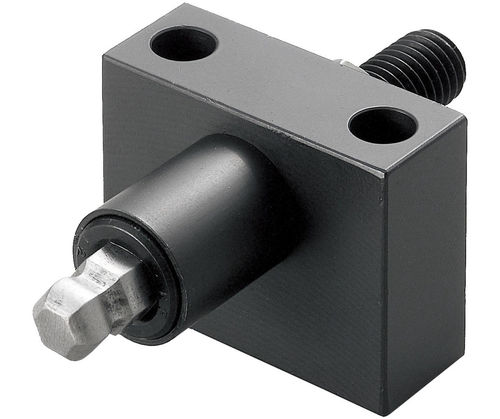

Опора компонентов BJ650 series

из углеродистой стали

Описание продукта
Данный пульт дистанционного управления предназначен для дистанционного приведения в действие упоров BJ350 и BJ351. Изготовлен из стали 1045 с черным оксидированным покрытием. Модель BJ650 выпускается в нескольких вариантах резьбы/размеров для соответствия различным габаритам и ходам. Заказывайте SKU, соответствующий требуемой резьбе и ходу для вашего упора BJ350 или BJ351.

Медиа

• Технические характеристики (PDF)
• Дистанционная эксплуатация (фото)
• Видео продукта

Варианты деталей (таблица)
Деталь | ID | SKU | Номер детали | Резьба T | D | D1 | L | L1 | L2 | W | W1 | W2 | H | H1 | Ход S | Использование с упором | PN
142679 | BJ650-06001 | BJ650-06001 | M6×1.00 -35L | 12 | 5.5 | 48 | 30 | 12 | 32 | 5 | 20 | 22 | 16 | 4 | BJ350-06001
142680 | BJ650-06002 | BJ650-06002 | M6×1.00 -35L | 12 | 5.5 | 48 | 30 | 12 | 32 | 5 | 20 | 26 | 20 | 4 | BJ351-06001
142681 | BJ650-08001 | BJ650-08001 | M8×1.25 -40L | 12 | 5.5 | 57 | 34 | 12 | 32 | 6 | 20 | 27 | 19.2 | 4 | BJ350-08001
142682 | BJ650-08002 | BJ650-08002 | M8×1.25 -40L | 12 | 5.5 | 57 | 34 | 12 | 32 | 6 | 20 | 33 | 25.2 | 4 | BJ351-08001
142683 | BJ650-10001 | BJ650-10001 | M10×1.50 -55L | 16 | 9.0 | 76 | 45 | 16 | 44 | 8 | 30 | 32 | 22.2 | 5 | BJ350-10001
142684 | BJ650-10002 | BJ650-10002 | M10×1.50 -55L | 16 | 9.0 | 76 | 45 | 16 | 44 | 8 | 30 | 40 | 30.7 | 5 | BJ351-10001
142685 | BJ650-12001 | BJ650-12001 | M12×1.75 -60L | 16 | 9.0 | 86 | 50 | 16 | 44 | 10 | 30 | 36 | 25.2 | 5 | BJ350-12001
142686 | BJ650-12002 | BJ650-12002 | M12×1.75 -60L | 16 | 9.0 | 86 | 50 | 16 | 44 | 10 | 30 | 49 | 38.2 | 5 | BJ351-12001
142687 | BJ650-16002 | BJ650-16002 | M12×1.75 -60L | 16 | 9.0 | 86 | 50 | 16 | 44 | 10 | 30 | 54 | 43.7 | 5 | BJ351-16001

Характеристики / Технические спецификации

• Модель: BJ650
• Применение: Пульт дистанционного управления для упоров BJ350 и BJ351
• Материал: сталь 1045
• Покрытие: черное оксидирование
• Доступные варианты резьбы/размеров и размерные данные приведены в таблице выше (варианты M6, M8, M10, M12 с различной длиной и ходом)
• Совместимость: пружинные упоры BJ350 и BJ351
