Опора для обрабатываемых деталей PTNS1 series

для производственной линиииз сталина пружине

Обзор продукта

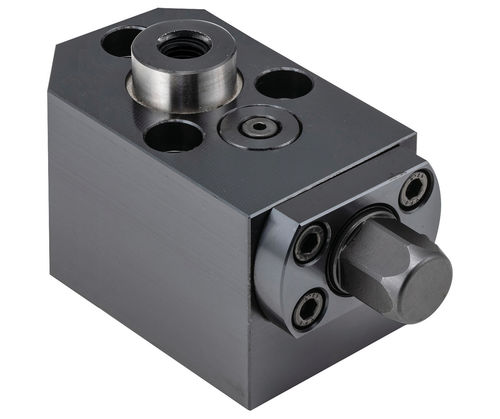

Эта пружинная опора заготовки предотвращает дребезжание и прогиб заготовки при тяжелой механической обработке. При загрузке заготовки поршень опускается, а поворот шестигранной головки фиксирует его положение. Вал блокировки с шестигранной головкой можно приводить вручную или ударным гайковертом, что обеспечивает совместимость с гайкозатяжным оборудованием на автоматизированных производственных линиях. Корпус: сталь 1050, черный оксидный слой. Шестигранная головка и вал блокировки: сталь 4135, закалена и отпущена, черный оксидный слой.

Варианты / артикула

• PTNS1-12 — H: 57 mm; Резьба: M12×1.75; D: 26 mm; L: 90 mm; W: 62 mm; L3: 35 mm; H3: 12 mm; Допустимый момент затяжки: 29,5 ft/lbs; Грузоподъемность: 1124 lbs; Сила пружины поршня: 3,4–6,7 lbs
• PTNS1-16 — H: 72 mm; Резьба: M16×2.00; D: 33 mm; L: 115 mm; W: 75 mm; L3: 45 mm; H3: 16 mm; Допустимый момент затяжки: 59,0 ft/lbs; Грузоподъемность: 2248 lbs; Сила пружины поршня: 3,4–6,7 lbs

Медиа и документация

• Инструкции - Техническое обслуживание (PDF)
• Спецификации (PDF)
• Видео продукта - PTNS1 (видео)

Технические характеристики

• Модель / Наименование: PTNS1
• Тип продукта: Пружинная опора с блокировкой шестигранной головкой; совместима с гайкозатяжным инструментом
• Материал корпуса: сталь 1050, черный оксидный слой
• Материал шестигранной головки и вала: сталь 4135, закалена и отпущена, черный оксидный слой
• Назначение: Предотвращает дребезжание и прогиб заготовки; подходит для тяжелой обработки и автоматизированных линий
• Способ блокировки: Шестигранная головка фиксирует положение поршня; может быть приведена в действие вручную или ударным гайковертом/гайкозатяжным инструментом
• Доступные варианты: PTNS1-12, PTNS1-16
