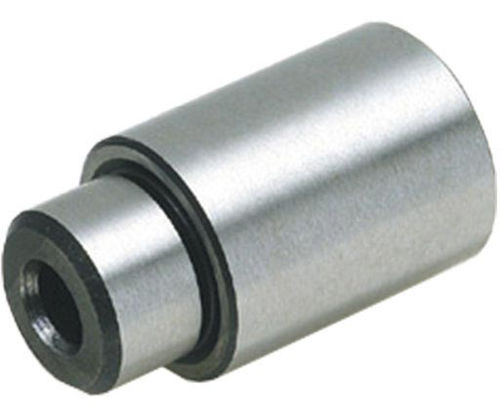

Штифт-фиксатор с шестигранной базой BJ401 series

с резьбовым хвостовиком

Описание
Эти штифты для позиционирования кромки предназначены для точного размещения и совмещения оснастки и заготовок. Также могут использоваться как закалённые упоры или опоры для оснастки. Круглый штифт крепится винтом с внутренним шестигранником. Изготовлены из стали SK95, закалены, шлифованы с высокой точностью, черный оксидный слой.

Варианты деталей

• BJ401-04001 — SKU: 142529; Номер детали: BJ401-04001; Резьба: M4; D: 10 мм; D1: 15 мм; H: 10 мм; H1: 8 мм; H2: 5 мм
• BJ401-04002 — SKU: 142530; Номер детали: BJ401-04002; Резьба: M4; D: 10 мм; D1: 15 мм; H: 20 мм; H1: 8 мм; H2: 5 мм
• BJ401-06001 — SKU: 142531; Номер детали: BJ401-06001; Резьба: M6; D: 15 мм; D1: 20 мм; H: 15 мм; H1: 10 мм; H2: 7 мм
• BJ401-06002 — SKU: 142532; Номер детали: BJ401-06002; Резьба: M6; D: 15 мм; D1: 20 мм; H: 25 мм; H1: 10 мм; H2: 7 мм
• BJ401-10001 — SKU: 142533; Номер детали: BJ401-10001; Резьба: M10; D: 20 мм; D1: 30 мм; H: 15 мм; H1: 12 мм; H2: 11 мм
• BJ401-10002 — SKU: 142534; Номер детали: BJ401-10002; Резьба: M10; D: 20 мм; D1: 30 мм; H: 35 мм; H1: 12 мм; H2: 11 мм
• BJ401-12001 — SKU: 142535; Номер детали: BJ401-12001; Резьба: M12; D: 25 мм; D1: 40 мм; H: 20 мм; H1: 15 мм; H2: 13 мм
• BJ401-12002 — SKU: 142536; Номер детали: BJ401-12002; Резьба: M12; D: 25 мм; D1: 40 мм; H: 40 мм; H1: 15 мм; H2: 13 мм

Медиа / Документы
Доступен PDF с техническими характеристиками для продукта BJ401 (см. документацию продукта).

Технические характеристики

• Модель: BJ401
• Исполнение: штифт позиционирования кромки — цилиндрический
• Материал: сталь SK95
• Термообработка / Покрытие: закалён, шлифован с высокой точностью, черный оксид
• Крепление: круглый штифт установлен и зафиксирован винтом с внутренним шестигранником
• Основные применения: позиционирование и выравнивание оснастки и заготовок; может использоваться как закалённый упор или опора для оснастки
• Доступные размеры резьбы: M4, M6, M10, M12
• Доступные размеры вариантов: см. варианты деталей выше
