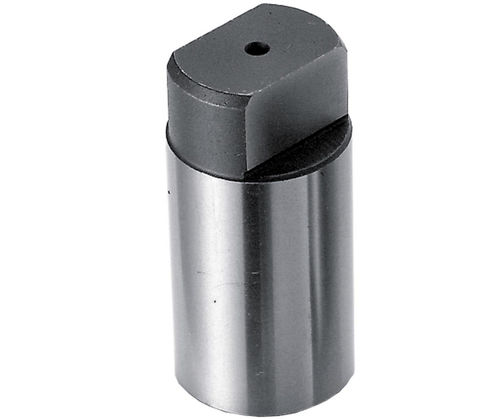

Штифт-фиксатор с резьбовым хвостовиком BJ710 series

Обзор продукта
Эти ключи позиционирования используются для установки пластины оснастки на стол станка с посадочными отверстиями 30G6. Изготовлены из стали 1045, закалены и точно шлифованы, покрытие — чёрный оксид.

Применение
Для пластин оснастки с посадочными отверстиями 30G6 на столе станка.

Варианты изделия

• ID 142543 — SKU BJ710-14030 — Резьба M6 x 1.00 (глубина 10 мм) — D 30 мм — D1 29 мм — L 64 мм — L1 15 мм — W 14 мм
• ID 142544 — SKU BJ710-18030 — Резьба M6 x 1.00 (глубина 10 мм) — D 30 мм — D1 29 мм — L 64 мм — L1 15 мм — W 18 мм
• ID 142545 — SKU BJ710-20030 — Резьба M6 x 1.00 (глубина 10 мм) — D 30 мм — D1 29 мм — L 64 мм — L1 15 мм — W 20 мм
• ID 142546 — SKU BJ710-22030 — Резьба M6 x 1.00 (глубина 10 мм) — D 30 мм — D1 29 мм — L 64 мм — L1 15 мм — W 22 мм

Сопутствующие типы изделий

• Оправочные штифты / Ключи позиционирования
• Для пластин оснастки с отверстиями 30G6

Характеристики / Технические спецификации

• Модель: BJ710
• Материал: сталь 1045
• Термообработка: закалённый
• Покрытие: чёрный оксид
• Изготовление: точная шлифовка
• Резьба (в вариантах): M6 x 1.00, глубина 10 мм
• Общие размеры: D = 30 мм, D1 = 29 мм, L = 64 мм, L1 = 15 мм
• Доступные ширины ключа (W): 14 мм, 18 мм, 20 мм, 22 мм
• Типичное применение: позиционирование пластин оснастки на столах станков с отверстиями 30G6
