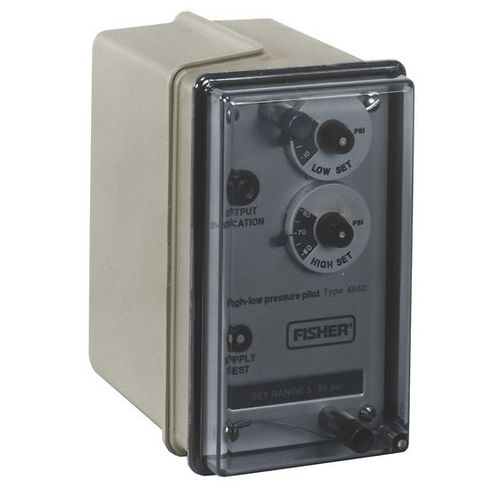

Контроллер давления 4660

Пневматический пилотный клапан высокого и низкого давления Fisher 4660 активирует системы аварийного отключения для нагнетательных линий, производственных резервуаров и компрессоров. Данный пилотный клапан поставляется с возможностью установки одной или двух заданных значений давления, при этом с помощью переключающих точек поддерживается полное выходное давление, когда технологическое давление находится в пределах заданного диапазона. Если давление в технологическом процессе выходит за пределы этого диапазона, пилотный клапан переключается с полного выходного давления на нулевое. Основным переключающим механизмом в данном пилотном клапане является реле с функцией «блокировка и сброс». Такая конструкция может использоваться как в системах с функцией «блокировка и сброс», так и в системах только со сбросом давления. Основные характеристики Повторяемость соответствует допускам испытаний Службы управления минеральными ресурсами США (Minerals Management Service), указанным в Приказе № 5 по внешнему континентальному шельфу (OCS) и определённым в стандарте Американского нефтяного института (API) RP14C. Простая модульная конструкция, а также линейка готовых комплектов деталей делают техническое обслуживание пилотного клапана быстрым и простым. Материалы конструкции подобраны таким образом, чтобы защитить пилотный клапан от воздействия коррозионных сред. Прочный чувствительный элемент в виде трубки Бурдона и амортизирующие точки переключения смягчают воздействие вибрации. Стандартные регуляторы заданного значения с высоким разрешением просты в настройке, не требуют взаимодействия с пользователем и могут быть зафиксированы в нужном положении для поддержания требуемого заданного значения. Один пилотный клапан обеспечивает либо функцию «высокий-низкий», либо одну точку переключения, в зависимости от требований конкретного применения. Предусмотрена функция проверки давления в системе подачи. Для тех применений, где пилотный клапан должен соответствовать требованиям стандарта NACE MR0175-2002, доступна трубка Бурдона из никелевого сплава N05500.
