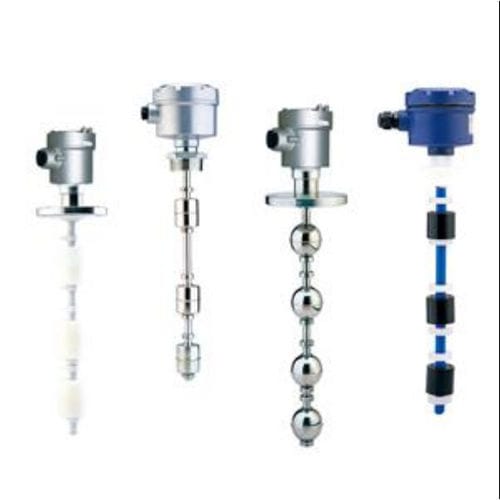

Сигнализатор уровня с магнитным поплавком FD series

для жидкостейдля химических продуктовдля использования на морских судах

Одиночный или несколько герконовых переключателей плотно размещены в штоке из нержавеющей стали или инженерного пластика, а постоянный магнит запечатан в середине указанного шарика(ов) поплавка. Вы можете установить шарик поплавка так, чтобы он проникал через шток, тогда плавучесть жидкости будет поднимать и опускать шарик поплавка в заданное положение с помощью градуировочных колец. Когда внутренний магнит поплавка приближается к геркону, он приводит в действие контактную площадку геркона, создавая разомкнутую или замкнутую цепь. Мы можем использовать такие выходные сигналы для достижения целей контроля и мониторинга уровня жидкости. На рисунках ниже показана ориентация поплавка в положениях N.O. (нормально открыт) и N.C. (нормально закрыт). Серия FC/FD - это линейка магнитных поплавковых сигнализаторов уровня. Они представляют собой устройства с верхней установкой, разработанные для обеспечения экономически эффективных многоточечных переключателей с использованием одной точки входа в емкость. Описание Серия FC/FD представляет собой линейку магнитных поплавковых сигнализаторов уровня, основанных на двух принципах - плавучести и магнетизме. Поплавки магнитных поплавковых сигнализаторов уровня FC/FD рассчитаны на определенную минимальную плотность жидкости (удельный вес), основанную на объеме и весе поплавковых элементов. Поплавки содержат магнит, а в неподвижный шток могут быть встроены герконы, соответствующие каждому поплавку. Герконы размыкают или замыкают свои электрические контакты, когда магнитный элемент в поплавках входит в контакт с местами расположения герконов в штоке. Герконы меняют состояние контактов, когда магнит в поплавковом элементе перемещается от места расположения герконов в штоке.
