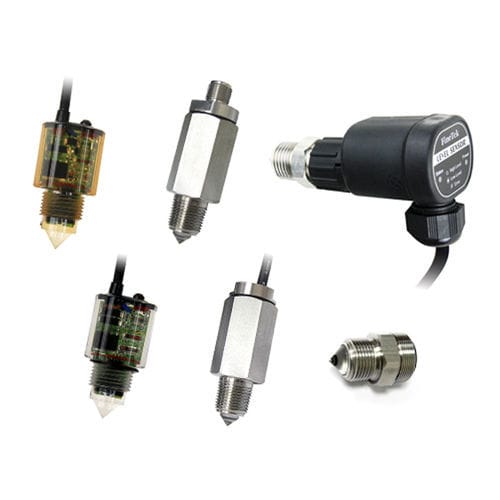

Оптоэлектронный сигнализатор уровня SD series

для жидкостейдля фармацевтической промышленностидля автомобиля

Оптический сигнализатор уровня жидкости использует принцип полного отражения в призме. Отражение, или проникновение, лежит в основе выходного сигнала сигнализации уровня. Когда датчик окружен воздухом, угол падения превышает критический угол, поэтому происходит полное отражение. Тотально отраженный свет будет передан на приемник. И наоборот, когда датчик окружен жидкостью, из-за коэффициента преломления жидкости и материала наконечника датчика почти весь свет будет проникать в переднюю часть датчика. Используя этот принцип, конструкция оптического сигнализатора уровня жидкости основана на свете. Приемник может обнаружить и определить состояние отраженного или проникшего света и определяет выход схемы. Оптический сигнализатор уровня серии SD использует принцип отражения света в призме для определения отсутствия или наличия жидкости в точке установки датчика в резервуаре, трубопроводе или другом типе емкости. Описание Оптический сигнализатор уровня SDX, сигнализатор уровня жидкости Серия SD представляет собой линейку оптических сигнализаторов уровня, которые излучают пучок инфракрасного света в наконечник (призму) датчика. При отсутствии жидкости на наконечнике датчика свет отражается обратно в приемник датчика. Когда целевая жидкость присутствует вокруг наконечника датчика, свет преломляется в жидкости и отходит от приемного компонента реле уровня серии SD, таким образом, определяется наличие или отсутствие жидкости. Соответственно, активируется выход серии SD. Эти оптические датчики уровня компактны, экономически эффективны и идеально подходят для широкого спектра жидкостей. Характеристики 。 Простой и компактный прибор без движущихся частей 。 Светодиодная индикация 。 Варианты с питанием от 10-28 В постоянного тока, 115 В переменного тока или 230 В переменного тока
