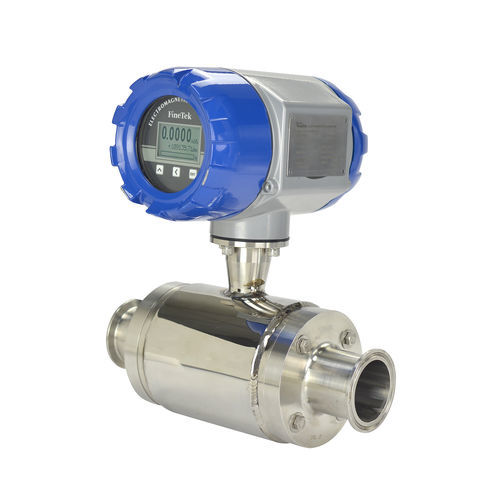

Электромагнитный расходомер EPD series
для водыдля химических продуктовдля сточных вод

электромагнитный расходомер
электромагнитный расходомер
электромагнитный расходомер
электромагнитный расходомер
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Технология
электромагнитный
Измеряемая среда
для воды, для химических продуктов, для сточных вод, для кислоты, для проводящей жидкости, для коррозионного вещества, для горячей воды, для дождевой воды, для пива
Диаметр трубопровода
DN40 - 1"1/2, DN50 - 2", DN25 - 1", DN250 - 10", DN200 - 8", DN100 - 4", DN80 - 3", DN15 - 1/2", DN20 - 3/4", DN32 - 1"1/4, DN65 - 2"1/2, DN300 - 12", DN125 - 5", DN150 - 6", DN90 - 3"1/2
Сборка
линейный, с фланцем, вертикальный, горизонтальный
Материал
из нержавеющей стали, из алюминия, из ПТФЭ, из ПФА
Коммуникационный протокол
4-20 мА, RS485, с аналоговым выходом, с импульсным выходом, Modbus, IoT
Напряжение питания
24 Vcc, 220 Vca, 110 Vca
Уровень защиты
ATEX, ATEX Zone 2 Division 2, коррозионностойкий, химически стойкий, IP65, IP67, IP68, NEMA 4X, устойчивый к погодным катаклизмам, CEM
Применение
для очистки воды, для фармацевтической промышленности, для нефтехимической промышленности, для пищевой промышленности, для высокого расхода, для дозирования, для производства напитков
Другие характеристики
компактный, цифровой, высокой точности, с дисплеем LCD, электронный
Объемный расход

МАКС.: 3 125 m³/h
(110 358,3 ft³/h)

МИН.: 1,6 m³/h
(56,5 ft³/h)

Температура процесса

МАКС.: 70 °C
(158 °F)

МИН.: -40 °C
(-40 °F)

Давление процесса

МАКС.: 10 bar
(145,04 psi)

МИН.: 1 bar
(14,5 psi)

Точность

0,3 %, 0,5 %, 1 %

Описание

Принцип работы электромагнитного расходомера основан на законе Фарадея об электромагнитной индукции. Когда проводящая жидкость течет в направлении, ортогональном направлению магнитных линий, она разрезает магнитные линии и генерирует индуцированное напряжение, которое имеет линейную зависимость от скорости потока. Таким образом, можно рассчитать объемный расход жидкости Электромагнитный расходомер EPD состоит в основном из датчика и передатчика. Измерительная трубка датчика оснащена катушками возбуждения, направленными вверх и вниз. Передатчик подает ток возбуждения, который генерирует магнитное поле, проходящее через измерительную трубку после включения питания. Пара индукционных электродов Одобрение OIML, гравиметрическая калибровка лабораторией FineTek Water Flow Lab, которая следует ISO-17025. Отчет о тестировании признан ILAC/MRA (TAF Taiwan) Особенности 。 Измерение практически не зависит от плотности, вязкости, температуры, давления и проводимости. 。 Две точки измерения внутри трубки и отсутствие движущихся частей для предотвращения потерь давления и закупорки трубы. 。 Можно также измерять электропроводящие жидкости и жидкости с низким содержанием твердых частиц. 。 Простая конструкция трубопровода: прямая зона трубы для установки просит вверх по течению 5D и вниз по течению 2D. 。 С функцией самодиагностики для проверки сигнала намагничивания, пустой трубы и загрязненного электрода. Spécifications 。 Диапазон потока: 0.1~10 м/с 。 Токовый выход: 4-20mA/700Ω 。 Импульсный выход: NPN / 200mA/32Vdc максимум 。 Выход сигнализации: NPN / 50mA/32Vdc максимум 。 Интерфейс связи: RS-485 Modbus 。 Измеряемый диапазон расхода

---
