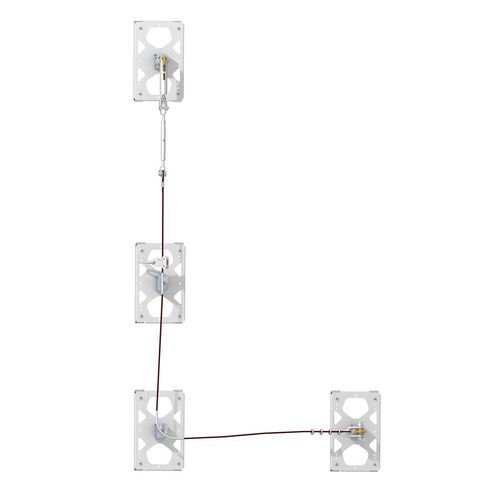

Горизонтальная привязь безопасности TF series

постояннаягибкаяEN 795

Обзор продукта

• Горизонтальная система защиты от падения (линия жизни) — это непрерывная анкерная система, разработанная для безопасной работы персонала на высоте при сохранении свободы перемещения вдоль заданного маршрута (кровли, фасады, площадки, промышленные конструкции).
• Система может устанавливаться по прямой или с поворотами; подвижный анкер (traveller) скользит по тросу и проходит опоры без демонтажа, обеспечивая непрерывное движение.
• Предназначена для одновременного использования несколькими пользователями и для различных задач технического обслуживания и доступа.
• При падении интегрированные элементы поглощения энергии и конструктивные решения уменьшают пиковые нагрузки, снижая воздействие на пользователя и анкерную конструкцию.
• Основные компоненты изготовлены из нержавеющей стали для коррозионной стойкости и адаптации к различным условиям эксплуатации.

Ключевые компоненты

• Концевой анкер: точка крепления и кронштейн из нержавеющей стали 316L; сертифицировано CE, соответствует EN 795:2012.
• Промежуточная опора: сварной элемент, позволяющий travellers проходить без демонтажа; расстояние контролируется для ограничения провиса троса.
• Угловая опора: опора для прохождения углов, обеспечивает плавный проход троса и traveller.
• Натяжитель: устройство для натяжения линии жизни, снижающее боковое смещение при падении и ограничивающее высоту падения и силы удара.
• Поглотитель энергии: элемент для снижения остановочных сил, защищающий персонал и конструкцию.
• Подвижный анкер (traveller): перемещается по линии жизни, проходит промежуточные и угловые опоры, может собираться/разбираться в любой позиции.
• Стальной трос: доступен с цинковым покрытием или из нержавеющей стали 304 или 316; диаметр зависит от модели.

Таблица характеристик
Model: TF-SH80
Material: Stainless steel 304 / 316
Wire rope diameter: 8.0 mm
Rated load: 12 kN
Intermediate support spacing: ≤ 12 m
Applicable fall arrester: TF-H10
Standard: EN 795:2012
Certification: CE
Customization: Customized design and manufacturing

Model: TF-SH10
Material: Stainless steel 304 / 316
Wire rope diameter: 9.5 mm
Rated load: 12 kN
Intermediate support spacing: ≤ 12 m
Applicable fall arrester: TF-H10
Standard: EN 795:2012
Certification: CE
Customization: Customized design and manufacturing

Model: TF-SH83
Material: Stainless steel 304 / 316
Wire rope diameter: 8.3 mm
Rated load: 12 kN
Intermediate support spacing: ≤ 12 m
Applicable fall arrester: TF-H10
Standard: EN 795:2012
Certification: CE
Customization: Customized design and manufacturing


Дополнительные замечания

• Конструкция системы допускает прямолинейные и угловые схемы монтажа.
• Traveller / подвижный анкер проходит опоры без демонтажа, обеспечивая непрерывное движение вдоль линии.
• Варианты троса: оцинкованный, нержавеющая сталь 304 или 316 в зависимости от условий эксплуатации.

Технические характеристики

• Модели: TF-SH80, TF-SH10, TF-SH83
• Материалы: нержавеющая сталь 304 или 316 (концевой анкер указан как 316L)
• Диаметры троса: 8,0 мм (TF-SH80), 9,5 мм (TF-SH10), 8,3 мм (TF-SH83)
• Расчетная нагрузка: 12 kN
• Расстояние между промежуточными опорами: ≤ 12 м
• Применимый улавливатель: TF-H10
• Стандарты: EN 795:2012
• Сертификация: CE
• Кастомизация: доступны индивидуальные проектирование и производство
