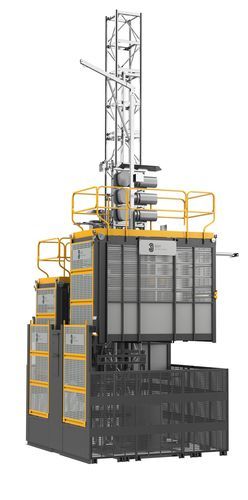

Реечный лифт CH Series

электрическиймеханизированныйдля строительства

Обзор
Серия строительных подъемников CH разработана для логистики при высотном строительстве с высокой интенсивностью работы. Доступна в конфигурациях с одной кабиной (CH200) и двумя кабинами (CH200/200). Система использует зубчатый реечно-пиньонный привод и частотное управление для перевозки персонала и материалов на выбираемых скоростях до 63 м/мин. Предназначена для непрерывной работы на объекте, сочетая пропускную способность, защитные устройства и энергоэффективные варианты приводов.

Характеристики

• Возможность установки двух кабин для одновременной эксплуатации
• Выбираемые высокие скорости до 63 м/мин
• Энергоэффективное частотное управление (VFC/VFD)

Преимущества

• Удваивает вертикальную пропускную способность на одном мачтовом элементе
• Быстрое вертикальное перемещение для сокращения времени транзита
• Снижение пускового тока для улучшения управления электроснабжением на объекте

Выгоды

• Логистическая пропускная способность: поддерживает пики при сменах смен и одновременные поставки материалов
• Операционная эффективность: минимизирует время ожидания и перемещения на верхние этажи
• Снижение затрат: уменьшает энергопотребление и пиковую нагрузку на объекте

Детали изделия

• Устройство безопасности: блокировка при превышении скорости; при превышении скорости опускания устройство автоматически блокирует и немедленно отключает питание подъемника.
• Анкеровка (Tie-in): ключевой опорный элемент, фиксирующий мачту к конструкции здания, ограничивающий раскачивание и передающий боковые нагрузки для обеспечения безопасного стабильного вертикального подъема.
• Приводной блок: редукторный двигатель приводит в движение шестерню (пиньон) по реечной шине, обеспечивая управляемое вертикальное перемещение.
• Секции мачты: основные несущие модульные секции, формирующие корпус подъемника, обеспечивающие вертикальное направляние и расширяемые добавлением секций по необходимости.
• Реечно-пиньонный привод: принудительный привод для точного контролируемого вертикального перемещения.
• Частотный преобразователь (VFD): обеспечивает логику управления подъемником и плавный запуск/остановку; поддерживает интеграцию интеллектуального управления и голосового модуля.

Технические характеристики (таблица)
Модель : CH200 (Single) | CH200/200 (Twin)
Номинальная нагрузка : 2000 kg | 2000 / 2000 kg
Скорость : 0–46 м/мин или 0–63 м/мин | 0–46 м/мин или 0–63 м/мин
Система управления : VFC (VFD)
Мощность двигателя : 2×11 / 2×18.5 / 3×11 / 3×18.5 kW | 2×(2×11) / 2×(3×18.5) kW
Габариты кабины : 3200 × 1500 × 2200 mm | 3200 × 1500 × 2200 mm
Макс. высота : до 300 м (с возможностью наращивания мачты)

Технические спецификации

• Серия: CH Series
• Конфигурации: одиночная кабина (CH200) и двойная кабина (CH200/200)
• Номинальная нагрузка (одна): 2000 kg; (двойная): 2000 / 2000 kg
• Рабочие скорости: выбираемые 0–46 м/мин или 0–63 м/мин
• Управление: частотное управление (VFC / VFD)
• Варианты мощности двигателя: 2×11 kW, 2×18.5 kW, 3×11 kW, 3×18.5 kW; для двойной: 2×(2×11) или 2×(3×18.5) kW
• Габариты кабины: 3200 × 1500 × 2200 mm
• Максимальная рабочая высота: до 300 м (удлиняемый мачтовый участок)
• Тип привода: реечный и пиньон (принудительный привод)
• Ключевые компоненты: блокировка при превышении скорости, система анкеровки tie-in, приводной блок, секции мачты, рейка и пиньон, VFD с плавным стартом/стопом и интеллектуальным управлением/голосовым модулем
