Сварочный вращатель с автоматическим выравниванием

Обзор

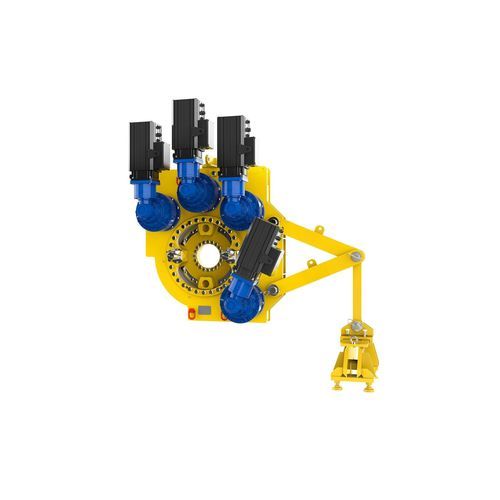

Инструмент для поворота втулки — специализированная вспомогательная система для монтажа и эксплуатации ветровых турбин, предназначенная для турбин с двойным питанием (doubly-fed) и с полупрямым приводом. Приводится в движение мотором через редуктор и вращает втулку для позиционирования лопастей под точными углами, необходимыми при сборке, инспекции и обслуживании. Система сочетает механическую блокировку, функцию сопровождения лопастей, комплексную защиту и высокую коррозионную стойкость.

Ключевые функциональные особенности

• Синхронная работа нескольких моторов с интеллектуальной логикой управления для равномерного распределения крутящего момента между приводами.
• Сервоуправление по замкнутому контуру на базе ПЛК обеспечивает высокоточное позиционирование угла поворота.
• Двойные механические замки и устройства мониторинга предотвращают ошибки управления и повышают надежность.
• Функция «сопровождения лопасти»: допускает безопасную остановку и возобновление работ без разборки в особых случаях.
• Резервирование приводов: оставшиеся блоки могут завершить операцию поворота при отказе одного привода.
• Несколько режимов работы с блокировками безопасности для безопасного обслуживания.
• Интегрированная защита от молнии, короткого замыкания, перегрузки по току и перенапряжения.

Основные компоненты и их роли

• Сервомотор: замкнутый контур управления для точной регулировки скорости и крутящего момента, обеспечивает плавный и контролируемый процесс вращения.
• Редуктор: планетарная схема с высокой несущей способностью, преобразует высокоскоростной вход мотора в низкоскоростной высокий крутящий момент, необходимый для поворота.
• Корпус: оптимизированная механическая конструкция обеспечивает прочную опору и надежную защиту внутренних передач.
• Адаптерный диск (сборка): универсальный интерфейс с высокой точностью биения торца и соосности, устраняющий дополнительные нагрузки и вибрацию от отклонений при монтаже.
• Реактивный рычаг: передаёт реактивные силы на основной каркас и автоматически компенсирует отклонения монтажного угла, предотвращая дополнительные напряжения и повреждения оборудования.
• Электрический шкаф управления: модульная компоновка для удобства обслуживания и расширения функций, оснащён многоуровневой защитой для обеспечения безопасной и надёжной работы при повороте.

Технические характеристики

• Применимый генератор ветровой турбины: с двойным питанием (также подходит для моделей с полупрямым приводом)
• Номинальный крутящий момент привода: 75 kН·м - 150 kН·м
• Тип привода: мотор
• Количество приводных блоков: 4
• Мощность мотора: 7,9 kW
• Масса инструмента: 2780 kg
• Габариты (Д × Ш × В): 1370 mm × 890 mm × 1865 mm
• Рабочая температура: -25 °C - +50 °C
• Класс защиты: IP55
• Коррозионная стойкость: C5-M
• Рабочая высота над уровнем моря: ≤ 3000 m
