Обзор
Подъёмный инструмент для одиночной лопасти — это вспомогательная система для подъёма и стыковки лопастей ветроэнергетических установок, пригодная для наземных и морских условий и для длины лопастей от стандартной до ультра-длинной. Обеспечивает безопасную, стабильную и гибкую обработку для повышения производительности на объекте и сокращения времени монтажа.

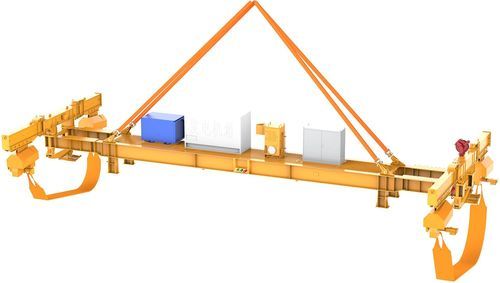

Горизонтальный тип со стропой — Ключевые особенности

• Высокая универсальность: расширяет область применения за счёт смены типа строп и монтажных отверстий.
• Лёгкая конструкция с оптимизированной компоновкой компонентов для транспортировки и монтажа.
• Быстрый ввод в эксплуатацию: складной плечевой элемент каркаса обеспечивает интегрированную транспортировку и минимизирует сборку на объекте.
• Двойная резервная радиоуправляемая система с режимами удержания и двухкнопочной работой для безопасной эксплуатации.
• Концевые выключатели и датчики давления обеспечивают автоматическую остановку для предотвращения повреждения лопасти.
• Серийная и модульная конструкция сокращает сроки поставки и упрощает выполнение сложных заказов.

Горизонтальный тип со стропой — Компоненты и функции
Стальная конструкция
Рама из высокопрочных стальных плит как основная несущая конструкция; модульные пролёты позволяют адаптироваться к разным профилям лопастей для точной стыковки и стабильного контроля положения.

Подъёмный узел
Координированное управление несколькими лебёдками обеспечивает плавный подъём и точную регулировку ориентации для точного выравнивания в местах соединения.

Энергетическая система
Интегрированный независимый блок питания обеспечивает автономную работу без внешних источников; обеспечивает стабильное питание электронных и гидравлических систем.

Система сброса
Поддерживает автоматический сброс и принудительную ручную разблокировку при отсутствии питания; обратная связь по положению и ограничители предохраняют от заедания; конструкция с взаимной блокировкой предотвращает одновременное проскальзывание строп на обоих концах.

Зажимной механизм
Гидравлический привод с автоматическим остановом по датчику давления; шарнирный многосуставной узел повторяет кривизну лопасти; износостойкие резиновые подкладки обеспечивают надёжный захват без повреждения поверхности.

Электрическая система управления
PLC-управление с беспроводным пультом; датчики нагрузки, давления и положения обеспечивают мониторинг в реальном времени и точное автоматизированное управление при подъёме.

Стропы и скобы
Плоские стропы из высокопрочных синтетических волокон защищают поверхность лопасти; кованные скобы из сплава гарантируют надёжную несущую способность.


Горизонтальный тип с C‑зажимом — Ключевые особенности

• Адаптируем к нескольким моделям лопастей при смене зажимов.
• Разработан для суровых морских условий с высокой степенью коррозионной защиты и повышенными классами IP.
• Работает при скорости ветра до 22 м/с, расширяя рабочие окна.
• Двойная резервная радиосистема управления с режимами удержания и двухкнопочным управлением.
• Концевые выключатели и датчики давления обеспечивают автоматическую остановку для предотвращения повреждений лопасти.
• Серийная и модульная конструкция для сокращения сроков выполнения заказа.
• Интегрированный дизайн для установки и демонтажа позволяет использовать одно и то же оборудование для монтажа и снятия одиночной лопасти.
• Интеллектуальная система отвода (tagline) с автоматической регулировкой натяжения обеспечивает безопасный и стабильный подъём.

Горизонтальный тип с C‑зажимом — Компоненты и функции
Стальная конструкция
Изготовлена из высокопрочных легированных стальных плит с точечной сваркой, обеспечивающей высокую стабильность и адаптируемые пролёты.

Зажимной механизм
«Гибкий захват + жёсткая фиксация»: износостойкие противоскользящие подушки повторяют форму лопасти; гидравлический привод с регулируемым давлением подавляет раскачивание и кручение при подъёме.

Система направляющих тросов (tagline)
Реализует настройку положения лопасти в реальном времени с автоматической регулировкой натяжения; самозапирающийся тормоз противостоит колебаниям и кручению, вызванным ветром на высоте.

Система поворота/тенсирования
Обеспечивает точную регулировку угла лопасти для быстрого выравнивания с втулкой, повышая эффективность монтажа и сокращая цикл подъёма.

Энергетическая система
Интегрированный независимый блок питания с аварийным запуском, защитой от перегрузки и сигнализацией низкого уровня масла для автономной и безопасной работы.

Электрическая система управления
PLC‑управление с беспроводным пультом; датчики обеспечивают автоматическое управление регулировкой угла, зажатием и сбросом.

Гидравлическая система
Интегрированная гидравлическая схема с компонентами высокой надёжности; отличная герметичность, минимальный риск утечек, точное управление давлением зажима и скоростью поворота; предусмотрены защиты от перегрузки и избыточного давления.

Характеристики — Горизонтальный тип со стропой
Номинальная грузоподъёмность: 40 t – 120 t
Масса инструмента: 12 t - 38 t
Основной материал: Q355E / Q460E
Габариты (Д × Ш × В): 11500 × 7100 × 2300 mm
Коррозионная стойкость: C4 / C5
Температура эксплуатации: -30 ℃ до 50 ℃
Макс. рабочая скорость ветра: 18 m/s
Диапазон зажима лопасти: регулируемый 11 m - 20 m

Характеристики — Горизонтальный тип с C‑зажимом
Номинальная грузоподъёмность: 65 t - 120 t
Масса инструмента: 65 t - 110 t
Основной материал: Q355E / Q460E / Q690E
Габариты (Д × Ш × В): 24000 × 11500 × 15000 mm
Коррозионная стойкость: C4 / C5
Температура эксплуатации: -30 ℃ до 50 ℃
Макс. рабочая скорость ветра: 22 m/s
Диапазон зажима лопасти: регулируемый 9 m - 18 m

Технические характеристики

• Тип продукта: инструмент для подъёма и стыковки одиночной лопасти ветроэнергетических установок.
• Доступные конфигурации: Горизонтальный с стропой; Горизонтальный с C‑зажимом.
• Диапазоны номинальной грузоподъёмности: Стропа: 40 t – 120 t; C‑зажим: 65 t – 120 t.
• Диапазоны массы инструмента: Стропа: 12 t - 38 t; C‑зажим: 65 t - 110 t.
• Основные материалы: Q355E, Q460E, опционально Q690E (C‑зажим).
• Габариты: Стропа 11500 × 7100 × 2300 mm; C‑зажим 24000 × 11500 × 15000 mm.
• Класс коррозионной стойкости: C4 / C5, пригоден для морских условий.
• Температура эксплуатации: -30 ℃ до 50 ℃.
• Макс. скорость ветра: до 18 m/s (стропа); до 22 m/s (C‑зажим).
• Диапазон зажима лопасти: Стропа 11 m - 20 m; C‑зажим 9 m - 18 m.
• Ключевые подсистемы: стальная конструкция, подъёмный узел, энергосистема, система сброса, зажимной механизм, PLC‑управление с беспроводным пультом, гидравлическая система, система направляющих тросов и поворот/питч, стропы и скобы.
