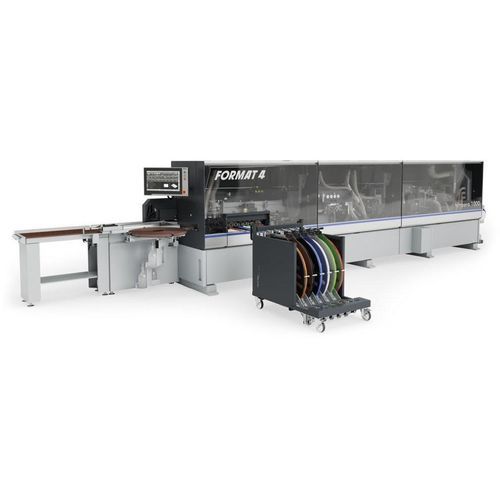

Автоматический кромкооблицовочный станок tempora F1000 performance

для деревадля панелейдля нанесения клея

Обзор Новый станок Format4 tempora F1000 устанавливает новые стандарты в области комплексной обработки кромок, сочетая в себе долговечность, точность и эффективность. Его длинная, устойчивая, крупногабаритная станина обеспечивает исключительно плавный ход всех узлов, высочайшую точность настройки и длительный срок службы даже при многосменной работе. Станок F1000 предлагается в комплектациях Classic, Professional и Performance в соответствии с производственными требованиями. Основные характеристики

• Ременной привод подачи на верхней прижимной планке для бережного обращения с чувствительными к поверхности материалами и равномерного распределения давления по всей длине заготовки.
• Узел центрического соединения кромок с мощными двигателями и автоматической центрической регулировкой по высоте заготовки для предотвращения одностороннего износа.
• Верхний клеевой горшок с контролем применения со встроенной функцией слива и очистки для более быстрого нагрева и простого обслуживания. Кастрюля с тефлоновым покрытием и контролем нагрева картриджа.
• Полностью переработанный узел скругления углов с осями позиционирования, управляемыми ЧПУ, и запатентованными многорадиусными фрезами для равномерного радиуса кромки, в том числе на тонких кромках.
• Варианты/комплектации: tempora F1000 Classic, Professional, Performance (различные конфигурации узлов и диапазоны скорости подачи).

Управление и автоматизация

• 18-дюймовая система управления smartouch с e-motion (с поддержкой сети): неограниченная память для пользовательских краевых программ; план технического обслуживания и счетчик погонных метров; интуитивное представление единиц измерения и функций; выбор и точная регулировка моторизованных узлов с позиционным управлением (точность регулировки 1/100 мм / 0,0003 дюйма); установка температуры клея с автоматическим снижением температуры в режиме ожидания.
• Автоматизационная платформа: e-motion для моторизованных, точных регулировок и интегрированного управления процессом (регулировка высоты заготовки, линейка подачи и т. д.).

Клей и применение

• Верхняя емкость для клея: Тефлоновое покрытие, вместимость около 0,6 кг для клея-расплава EVA, PO и PUR.
• Тонкорегулируемый текстурированный клеевой валик, работающий в режиме контроля нанесения; функция синхронизации и противовращения для очистки клеевого валика во время обработки; система быстрой замены с пробкой, встроенной системой промывки/очистки и силиконовым поддоном для сбора капель.

Устройства и производительность

• Узел фугования кромок: два мощных двигателя (3,7 кВт каждый, 12 000 об/мин), две алмазные фуговальные фрезы D=100 мм, H=49 мм; центрирование по высоте заготовки; фрезы могут работать в режиме синхронного или встречного вращения; высота/глубина фрезы регулируется вручную с помощью цифровых счетчиков; линейные направляющие для точности и долговечности.
• Узел скругления углов: два независимых двигателя (12 000 об/мин), обработка торцевых и продольных кромок с толщиной кромки 0.4-3,0 мм и высотой заготовки 10-60 мм; запатентованная многорадиусная фреза (R = 2 мм) и четыре сервооси для позиционирования с помощью двигателя и точной настройки с шагом 0,01 мм; пневматическое включение/выключение и высококачественные линейные направляющие.
• Варианты подачи: цепная подача (классическая/профессиональная) 12 + 20 м/мин (39,3 + 65,6 фут/мин); производительный вариант 12-25 м/мин (39,3-82 фут/мин). Прорезиненные опорные накладки с возможностью быстрой замены; автоматическая смазка направляющих; круглые и плоские направляющие вала для прямой подачи.
• Верхняя прижимная планка: устойчивый к кручению алюминиевый натяжной профиль; регулируемая по мощности высота заготовки 8-60 мм (0,3-2.3 дюйма) с помощью электронного движения; верхняя ленточная подача защищает материал за счет более мягкой транспортировки и снижает усилия по истиранию/очистке; контроль расстояния до заготовки с сигнальной лампой.
• Направляющие подачи и подачи заготовки: линейка подачи с электронным движением, позволяющая непрерывно снимать стружку 0-3 мм; контроль положения мощности отображается на smartouch; удаление стружки может быть автоматически связано с толщиной кромки.

Дополнительные опции и приспособления для обработки

• Стол на воздушной подушке для легкой и бережной обработки больших/чувствительных к поверхности заготовок (стандартная опорная поверхность 1050 x 400 мм; расширяется до 2000 x 400 мм) с мощным двигателем вентилятора.
• Дополнительная опора для заготовок для напольной установки, включая поворотный рычаг (опция) с роликовой направляющей и регулируемым положением.
• Митра ограждения для узких деталей (опция) для точной обработки коротких/узких заготовок (120-700 мм).
• Автоматическая подача кромки с моторизованным зажимом (опция) для быстрой смены кромочного материала и моторизованного позиционирования зажима.
• edgeControl (опция): беспроводное измерение кромок и заготовок через Bluetooth с передачей на smartouch для автоматической калибровки и выбора из журнала измерений.
• Беспроводной сканер штрих-кодов (опция) для быстрой передачи созданных рабочих программ в систему управления.

Caractéristiques / spécifications techniques

• Монтажная длина: 8000 мм
• Диапазон толщины кромки: 0.4 - 12 мм
• Диапазон высоты заготовки: 8 - 60 мм
• Скорость подачи (в зависимости от варианта): Classic/Professional: 12 + 20 м/мин (39,3 + 65,6 футов/мин); Performance: 12 - 25 м/мин (39,3 - 82 футов/мин)
• Кастрюля для клея: верхняя, регулируемая по применению, с тефлоновым покрытием, емкость ок. 0.6 кг; подходит для клея-расплава EVA, PO и PUR; встроенная система промывки/очистки и слива
• Автоматизация: e-motion (моторизованные регулировки, контроль положения питания, интеграция со smartouch)
• Узел скругления углов: ЧПУ, 2 двигателя @ 12 000 об/мин, многорадиусная фреза (R = 2 мм), позиционирование с помощью двигателя с шагом 0,01 мм
• Узел соединения кромок: 2 x 3.двигатели 7 кВт, 12 000 об/мин, алмазные фрезы D=100 мм H=49 мм, центрирование
• Прижим: ленточная подача (верхний ремень) для равномерного распределения давления и бережной транспортировки
• Возможность комплексной обработки кромок: предварительная обработка, обрезка (многофункциональные обрезные блоки), зачистка радиуса, двухдвигательный линейный концевой обрезной блок (в зависимости от комплектации)
• Управление: 18" система управления smartouch с подключением к сети; неограниченная память программ; план обслуживания и счетчик погонных метров; 0.01 мм/0,0003 дюйма возможность точной настройки с панели управления
